Thema: HiCAD Blech

Trimmen oder Anschneiden einer Ebene mit Verlängern

Trimmen > Modus: Ebene mit Schnittluft

Trimmen > Modus: Ebene bündig

Mit diesen beiden Modi schneiden Sie alle Laschen einer Ebene mit Biege- bzw. Fräskantzone an einer Schnittfläche.

1. Identifizieren Sie die Längskante einer Lasche oder mit der rechten Maustaste die Stirnseite.

Falls Sie eine andere Ebene identifizieren möchten, wählen Sie im Bereich Kante/Ebene das Icon zur Identifizierung der Kante aus.

2. Identifizieren Sie nun die Trimmebene z. B. durch 3 Punkte, 2 Kanten oder eine Fläche.

Auch hier können Sie durch Aktivierung des Icon eine andere Ebene auswählen.

3. Aktivieren Sie ggf. Verlängern  bei Laschen die nicht bis zur Trimmebene reichen.
4. Wählen Sie die Biegezonenanpassung aus.
5. Übernehmen Sie die Vorschau mit OK.

Bei Wahl von Übernehmen wird die Änderung eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet.

Nachträgliche Änderungen erfolgen über das Featureprotokoll. Doppelklicken Sie hierzu z. B. auf das Feature Anschneiden an Fläche und ändern Sie die Daten im erscheinenden Dialog.

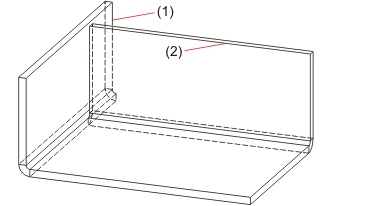

(1) Schnittebene (Blech und Biegezone)
(2) Schnittfläche

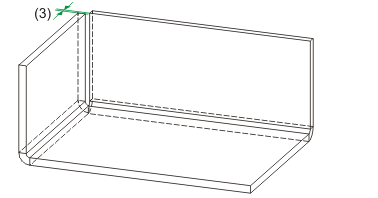

(3) Blech und Biegezone unter Berücksichtigung der Schnittluft gekürzt

Trimmen (3D-Blech) • Trimmen oder anschneiden eines Bleches (3D-Blech)
