Thema: HiCAD Blech

Blechdicke, Biegeradius und Winkel

Die Dicke, den Biegeradius und den Biegewinkel von Blechteilen können Sie nachträglich im Featuremodell ändern. Mit den nachfolgenden Funktionen ändern Sie nur Bleche ohne Feature-Protokoll z. B.:

• Bleche aus HiCAD2
• Bleche, bei denen das Feature-Protokoll deaktiviert wurde, um z. B. die Struktur im ICN zu ändern.

Wenn Sie die Änderung bei eingeschaltetem Featuremodell ausführen, können Sie durch Vergabe von Variablen den Wert auf andere Blechteile übertragen.

Blechdicke ändern

Kantblech > Blechabwicklung > PullDown-Menü Zuschl... > Blechdicke

1. Identifizieren Sie das Blech.
2. Geben Sie dann den Wert für die neue Dicke ein.
3. Wählen Sie, von welcher Seite die Dicke abgetragen werden soll.

Bei neutrale Faser gleichbleibend wird die Dicke gleichmäßig von der Mitte abgetragen. Bei Bezugsseite verschieben wird die ausgewählte Seite verschoben.

Bei mehrfach gebogenen Blechen können Konflikte zwischen dem Biegeradius und der Blechdicke auftreten.

Biegeradius ändern

Kantblech > Blechabwicklung > PullDown-Menü Zuschl... > Biegeradius

Kantblech > Blechabwicklung > PullDown-Menü Zuschl... > Alle Biegeradien

1. Identifizieren Sie das Grundblech.

Hierbei ist es gleich, welche Seite Sie identifizieren, da sich die Änderung auf den Innenradius bezieht.

2. Geben Sie nun eine Kante der Biegung an, die geändert werden soll.

Bei der Funktion Alle Biegeradien fällt diese Abfrage weg.

3. Tragen Sie dann den neuen Wert ein.

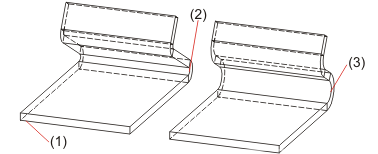

(1) Grundblech
(2) Biegeradius
(3) Geänderter Biegeradius

Biegewinkel ändern

Kantblech > Blechabwicklung > PullDown-Menü Zuschl... > Biegewinkel

1. Identifizieren Sie zuerst das Grundblech.
2. Wählen Sie danach die Lasche, deren Winkel geändert wird aus.
3. Geben Sie den neuen Wert für den Winkel ein.

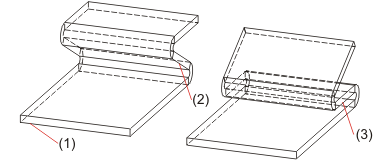

(1) Grundblech
(2) Biegewinkel
(3) Geänderter Biegewinkel
