Thema: HiCAD Blech

Lasche entlang Skizze an Fläche

Kantblech > Ankanten > PullDown-Menü Entlang Skizze > entlang Skizze

Mit der Skizziertechnik können Sie mehrere Bleche (Laschen) in einem Arbeitsschritt um eine Fläche herum ankanten.

Die Laschen werden unter Berücksichtigung der Technologieparameter angekantet. Die Voreinstellung ändern Sie mit der Funktion Technologieparameter.

1. Zeichnen Sie zuerst eine Skizze im 3D.

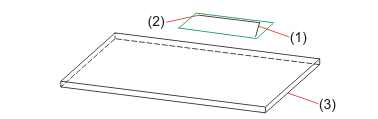

(1) Skizze
(2) Ankantpunkt auf der Skizze
(3) Bezugsfläche

2. Wählen Sie dann die Funktionen Lasche aus Skizze.
3. Identifizieren Sie erst die Skizze und dann den Ankantpunkt auf der Skizze.

Die Lasche wird in negativer X-Richtung entsprechend der Skizze konstruiert. Mit der rechten Maustaste drehen Sie die Skizze vor dem identifizieren der Bezugsfläche in die positive X-Richtung.

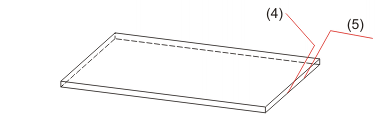

(4) Skizze in negativer X-Richtung
(5) Skizze mit der rechten Maustaste gedreht

4. Geben Sie nun die Bezugsfläche an.

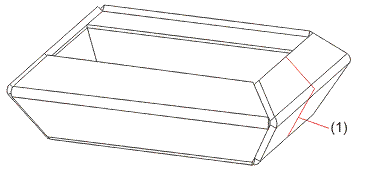

(1) Skizze im Einbau

Da bei diesem Beispiel in den Technologieparametern ein Biegewinkel von 60° eingetragen ist, wird die erste Lasche nach außen gebogen.

Statt des Ankantpunktes auf der Skizze können Sie mit der rechten Maustaste die Lage der Skizze übernehmen. Voraussetzung ist, dass diese auf der Anschlußkante liegt.
