Thema: HiCAD Blech

Darstellung der Biegezone

Es gibt 3 verschiedene Biegezonen im HiCAD:

• Alte Blechteilen mit segmentierten Flächen-Biegezonen
• Alte Blechteilen mit segmentierten zylindrischen Biegezonen
• Neue Blechteilen mit zylindrischen Biegezonen

Wenn Sie eine neue Lasche an ein Blechteil ankanten, erkennt HiCAD automatisch welche Biegezone verwendet wurde und wechselt gegebenenfalls die Einstellung.

Um die Grundeinstellung zylindrisch ohne Segmentierung zu ändern, müssen Sie im Konfigurationsmanagement unter Kantblech > Voreinstellung den Eintrag Biegezonen zylindrisch editieren.

Nach einem Neustart von HiCAD wird die Änderung übernommen.

Beispiel

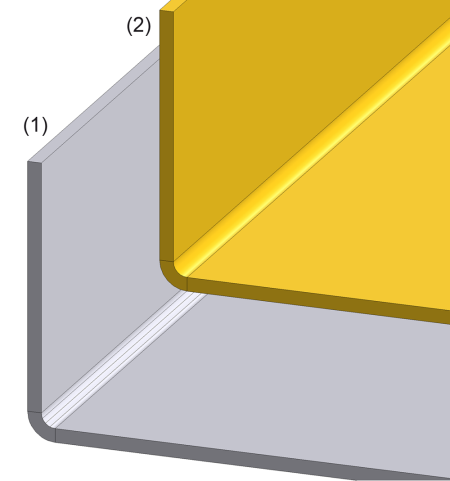

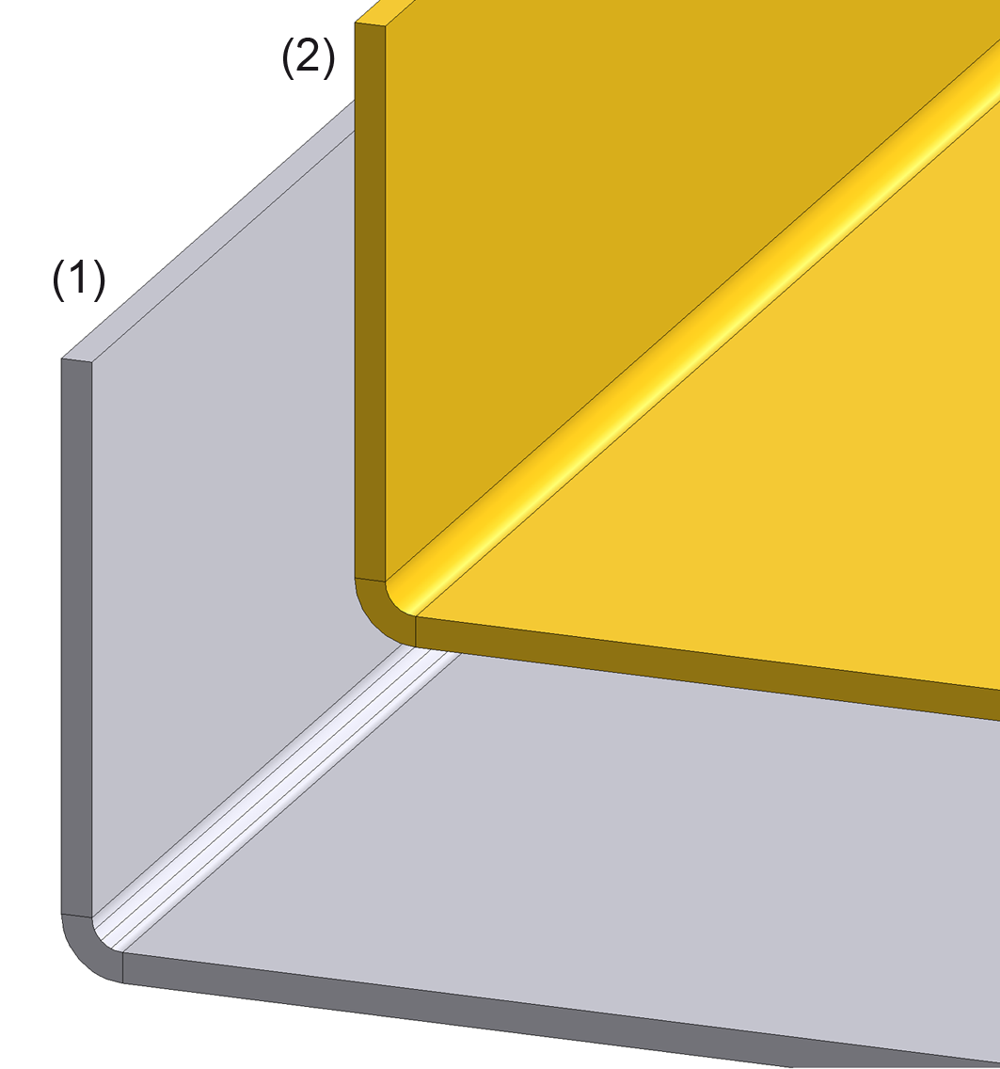

(1) mit Segmentierung
(2) ohne Segmentierung

Hinweise:

Bei der Gleichteilerkennung (Positionieren, Referenzieren, ...) werden Bleche mit gleicher Gestalt aber unterschiedlicher Darstellungen der Biegezonen als ungleich betrachtet.

Eine Umwandlung von segmentierten in unsegmentierte Biegezonen ist nicht möglich, da andernfalls die Neuberechnung von Features, die die Biegezone betreffen, nicht mehr durchgeführt werden kann.

Neue Biegezone (3D-Blech) • Allgemeines zur Blechbearbeitung (3D-Blech)
