Thema: HiCAD Blech

Designvarianten Nockenverbindung

Bauwesen-Funktionen > Kantblech > Nockenverbindung

In der Praxis werden Nockenverbindungen zur schnellen Positionierung und zum Schweißen von Blechen verwendet. Mit der Designvariante Nockenverbindung positionieren Sie 2 Grundbleche komfortabel miteinander.

Die Grundbleche müssen in ihrer Verlängerung einen gemeinsamen Schnittpunkt haben.

1. Wählen Sie die äußere Kante des 1. und 2. Grundbleches aus.

Das 1. Blech bekommt die Ausnehmung und das 2. Blech die Nocken.

Ist der Einbau nach Auswahl der Kanten möglich, dann wird das Dialogfenster angezeigt.

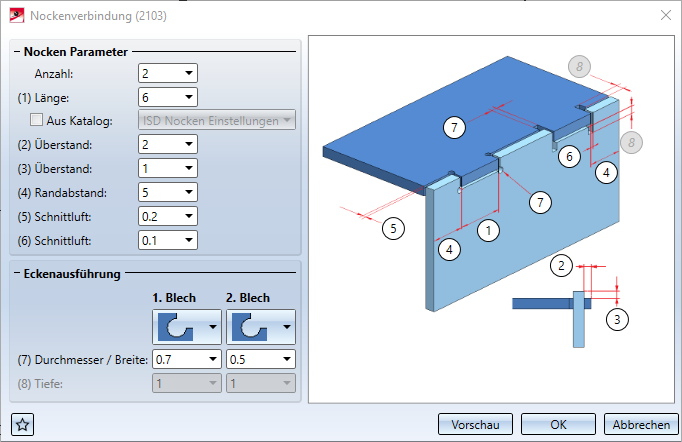

2. Tragen Sie Ihre Parameter für den Einbau ein.

Haben Sie alle erforderlichen Daten eingegeben, dann kann die Nockenverbindung eingebaut werden. Bei Wahl von Vorschau wird die Nockenverbindung eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet. So können Sie die Daten ändern und mit Vorschau in der Zeichnung kontrollieren. Wenn Sie das Dialogfenster mit Abbrechen verlassen, wird die Funktion ohne Einbau bzw. ohne Änderung abgebrochen.

3. Wollen Sie die Variante einbauen, dann verlassen Sie das Dialogfenster mit OK.

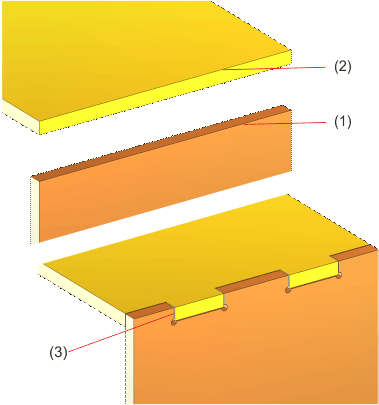

(1) Äußere Kante des 1. Bleches
(2) Äußere Kante des 2. Bleches
(3) Bleche ohne Überstand, Eckenausführung beim 2. Blech rund

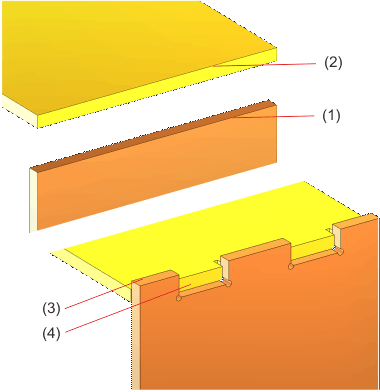

Beispiel mit Überstand

(1) Äußere Kante des 1. Bleches
(2) Äußere Kante des 2. Bleches
(3) Erstes Blech mit 1 mm Überstand und runder Eckenausführung
(4) Zweites Blech mit negativen Überstand und rechteckiger Ausschneidung

Designvarianten im Blech (3D-Blech)
