Thema: HiCAD Blech

Designvarianten Gehrungsschnitt

Bauwesen-Funktionen > Kantblech > Blechecke

Mit der Designvariante Gehrungsschnitt schneiden Sie Bleche, Biegezone und Laschen in einem Arbeitsschritt auf Gehrung. Dabei wird die Biegezone entweder angeschnitten oder angepasst.

Die Laschen können auf verschiedenen Ebenen liegen und müssen sich nicht überlappen.

1. Wählen Sie von jedem der beiden Laschen die Längsseite oder mit der rechten Maustaste die Stirnseite aus.

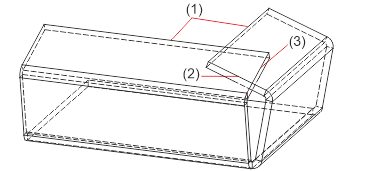

(1) Längsseiten
(2) Erste Stirnseite
(3) Zweite Stirnseite

Ist der Einbau nach Auswahl der Stirnseiten möglich, dann wird das Dialogfenster angezeigt.

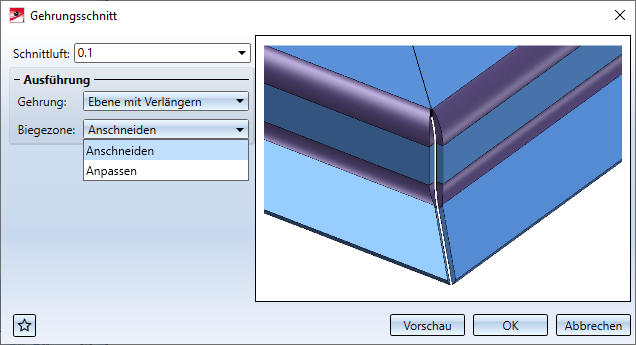

2. Tragen Sie Ihre Parameter für den Einbau ein.

Die Eingabefelder sind vorbelegt und können bei Bedarf korrigiert werden.

Folgende Kombinationen sind möglich:

3. Wollen Sie die Variante einbauen, dann verlassen Sie das Dialogfenster mit OK.

Haben Sie alle erforderlichen Daten eingegeben, dann kann die Gehrung eingebaut werden. Bei Wahl von Vorschau wird die Gehrung eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet. So können Sie die Daten ändern und mit Vorschau in der Zeichnung kontrollieren. Wenn Sie das Dialogfenster mit Abbrechen verlassen, wird die Funktion ohne Einbau bzw. ohne Änderung abgebrochen.

Alle anhängenden Laschen und Biegezonen werden ggf. verlängert und auf Gehrung geschnitten.

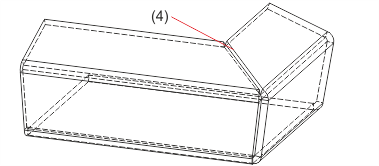

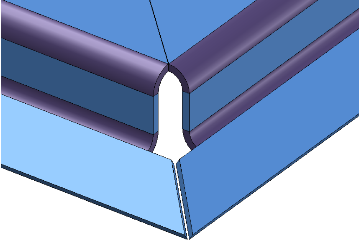

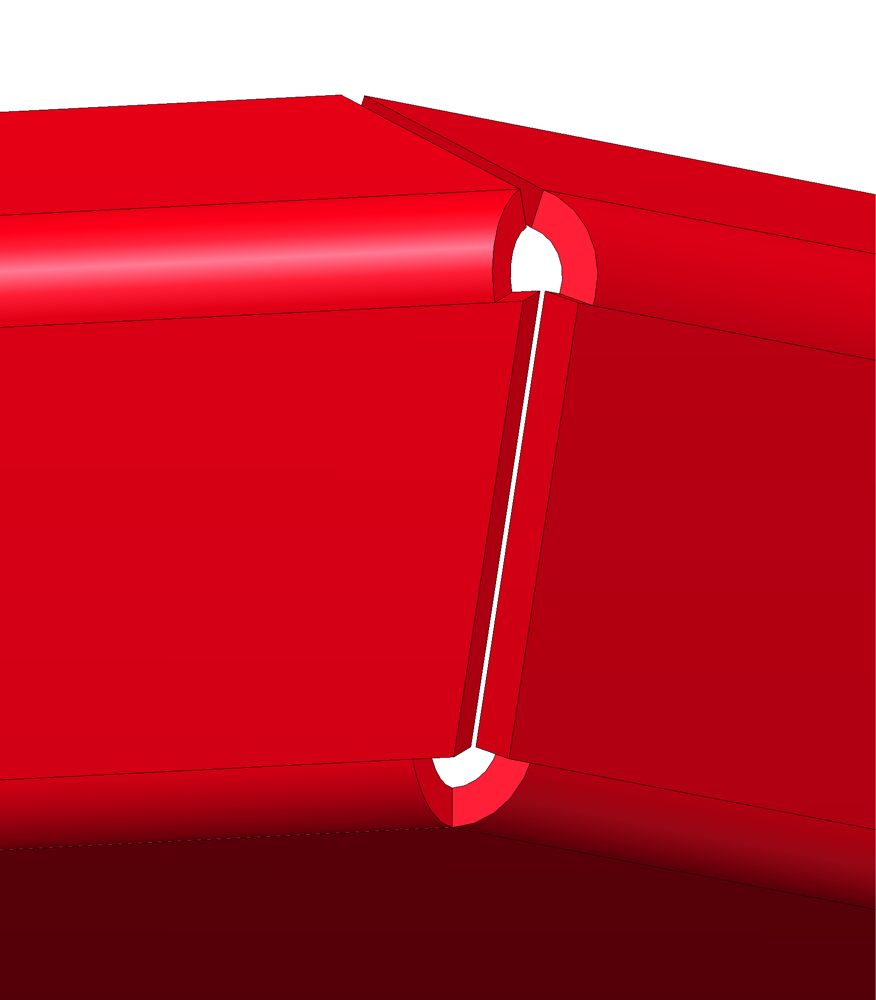

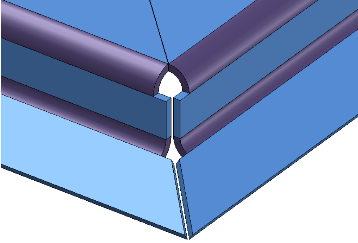

(4) Bleche, Biegezonen und Laschen auf Gehrung geschnitten - Ebene mit Verlängern und mit Anschneiden der Biegezonen

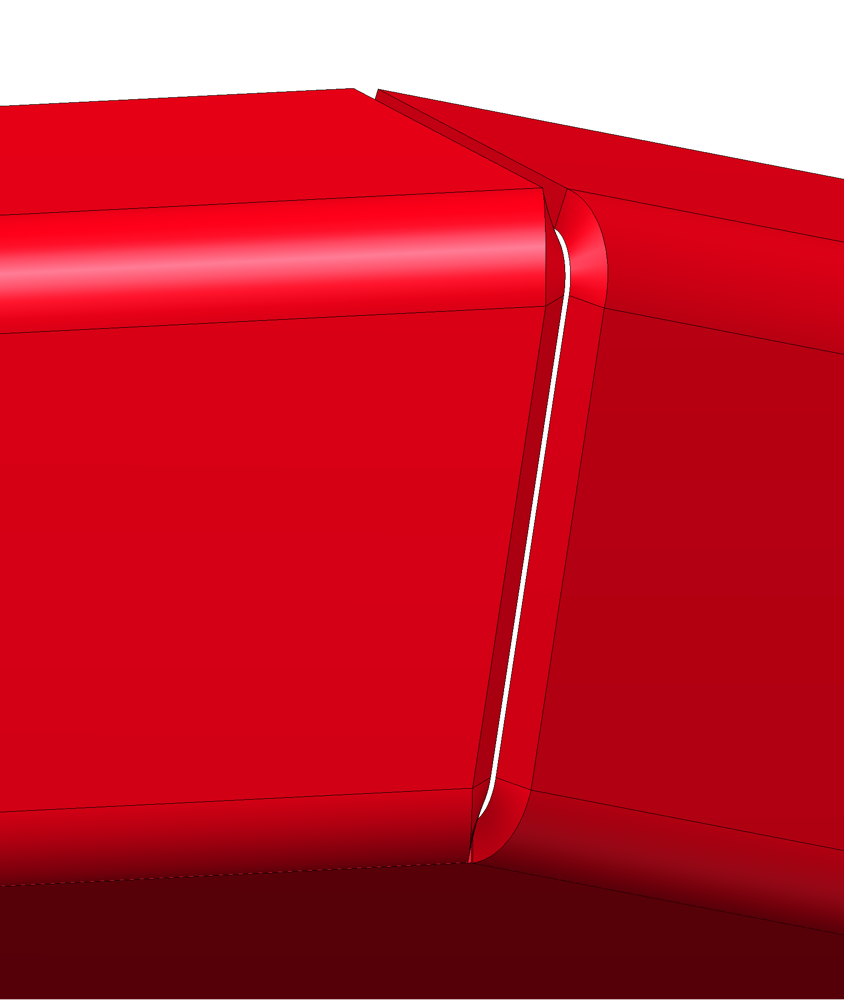

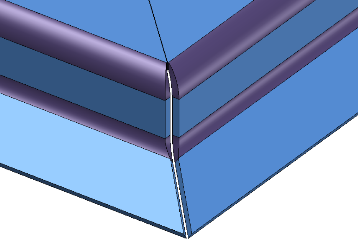

Ebene mit Verlängern und mit Anpassen der Biegezonen

Designvarianten im Blech (3D-Blech)
