Thema: HiCAD Blech

Designvarianten Blechecke bei parallelen Blechlaschen

Bauwesen-Funktionen > Kantblech > Blechecke bei parallelen Blechlaschen

Vor dem Einbau der Variante müssen Sie für das Blechteil als Zuschlagverfahren Chamfer aktivieren.

1. Identifizieren Sie das Blechteil und wählen Sie aus der Menüleiste Kantblech Bereich Blechabwicklung die Funktion Parameter aus.
2. Aktivieren Sie dann das Kontrollkästchen Mit Zuschlag, um das Zuschlagverfahren zu berücksichtigen.
3. Wählen Sie aus der DropDown-Liste das Zuschlagverfahren Chamfer und übernehmen Sie es mit OK.
4. Aktivieren Sie nun mit einem Doppelklick die Variante Blechecke bei parallelen Blechlaschen aus dem Andockfenster Bauwesen-Funktionen unter Kantblech.

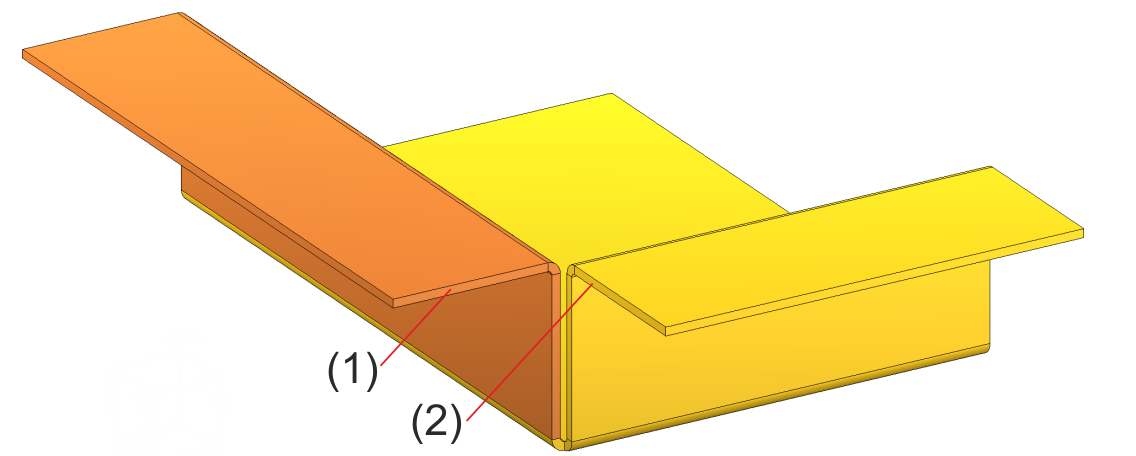

5. Identifizieren sie dann die beiden Außenkanten der zuschließenden Ecke.

(1) Erste Außenkante
(2) Zweite Außenkante

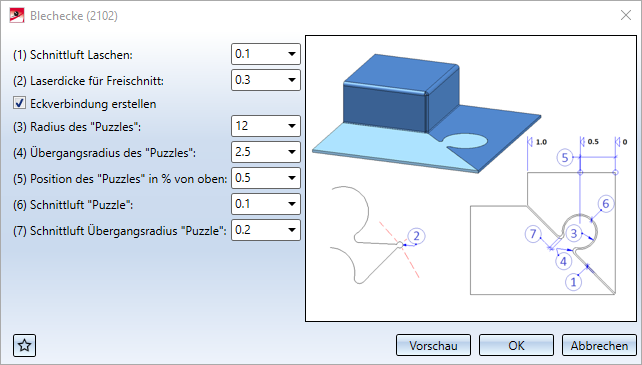

Ist der Einbau nach Auswahl der Kanten möglich, dann wird das Dialogfenster angezeigt.

6. Tragen Sie Ihre Parameter für den Einbau ein.

Die Eingabefelder sind vorbelegt und können bei Bedarf korrigiert werden.

Möchten Sie die Blechecke ohne "Puzzle" einbauen, dann deaktivieren Sie die Option Eckverbindung erstellen.

7. Wollen Sie die Variante einbauen, dann verlassen Sie das Dialogfenster mit OK.

Bei Wahl von Vorschau wird die Eckverbindung eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet. So können Sie die Daten ändern und mit Vorschau in der Zeichnung kontrollieren. Wenn Sie das Dialogfenster mit Abbrechen verlassen, wird die Funktion ohne Einbau bzw. ohne Änderung abgebrochen.

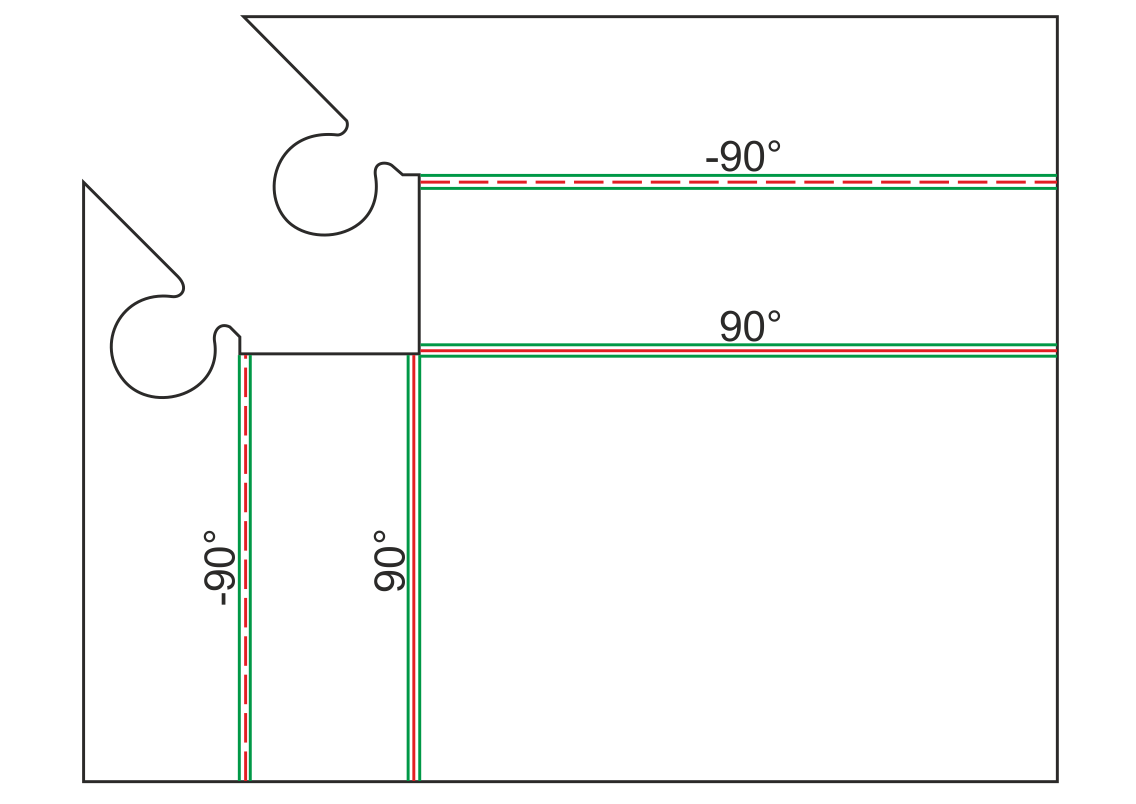

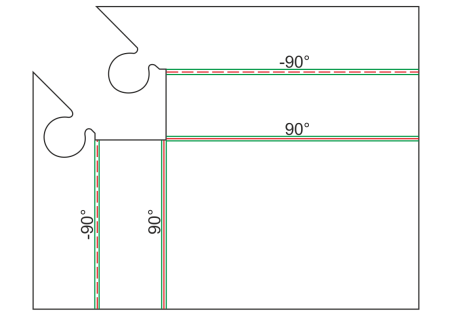

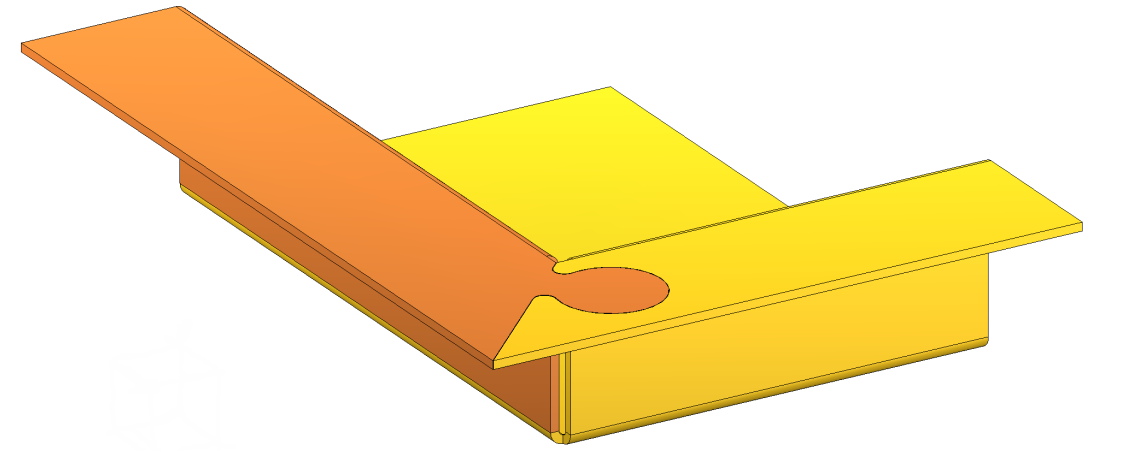

Die eingebaute Ecke in der 3D Ansicht und in der Abwicklung.

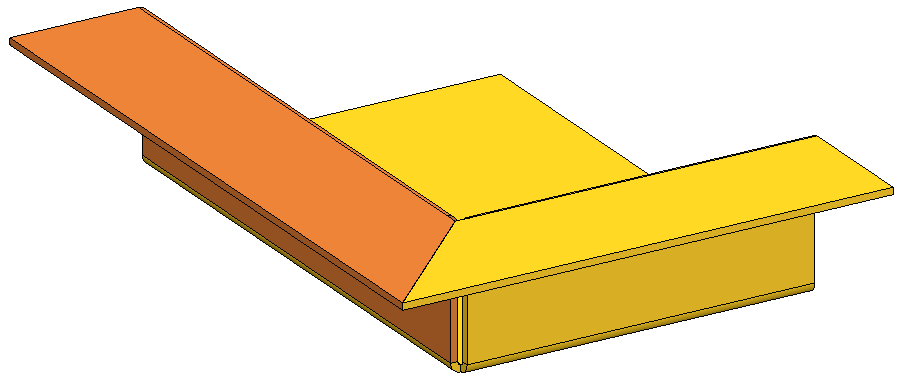

Eckverbindung ohne Puzzle

Designvarianten im Blech (3D-Blech)
