Thema: HiCAD Blech

2 Biegezonen schließen

Kantblech > Bearbeiten > 2 Biegezonen schließen (Tropfkante)

Die Biegezone ist in der Bauteilstruktur ein separates Teil und muss daher einzeln behandelt werden. Um die Biegezone zu schließen, wählen diese Funktion.

1. Identifizieren Sie die Biegezone an der Stirnkante der Schnittfläche.
2. Identifizieren Sie die zweite Biegezone ebenfalls an der Stirnkante der Schnittfläche.

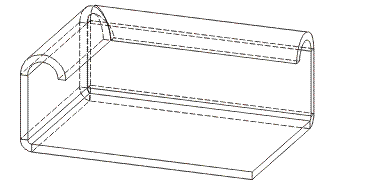

Die Biegezonen werden als Tropfkanten miteinander verbunden.

Wichtig ist dabei, dass Sie beide Biegezonen auf etwa der gleichen Höhe identifizieren.

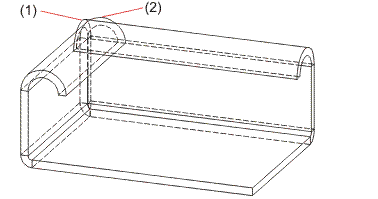

(1) Erste Biegezone
(2) Zweite Biegezone
