Thema: Zeichnungsverwaltung

Verknüpfte Konstruktion für aktives Teil laden

Zeichnungsverwaltung > HELiOS PDM > Verknüpfte Dokumente

Mit dieser Funktion lassen sich die mit dem aktiven Teil verknüpften Konstruktionen und Zeichnungen direkt laden.

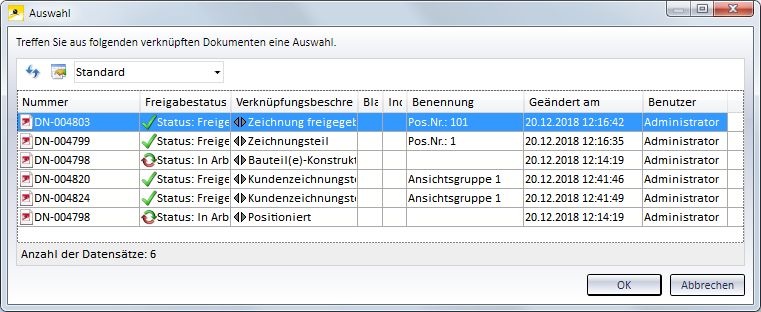

Wählen Sie die gewünschten Dokumente aus und verlassen Sie das Fenster mit OK.

Mit einem Klick öffnet sich ein Untermenü mit weiteren Funktionen:

	Bauteilkonstruktion Öffnet das Modell, indem das aktive Teil verbaut ist. Wenn Sie beispielsweise mit referenzierten Einzelteilzeichnungen arbeiten und diese Funktion in der Ausgangskonstruktion aufrufen, dann wird die entsprechende Einzelteilkonstruktion geöffnet.
	Fertigungszeichnung Öffnet die Fertigungszeichnung des aktiven Teils
	Fertigungszeichnungen Zeigt eine Liste alle Fertigungszeichnungen an, in denen das aktive Teil vorkommt, also auch die Baugruppenzeichnungen. Wählen Sie die gewünschten Dokumente aus und verlassen Sie das Fenster mit OK.
	Montage-/Kundenzeichnungen Zeigt eine Liste aller Montage-/Kundenzeichnungen an, in denen das aktive Teil vorkommt. Wählen Sie die gewünschten Dokumente aus und verlassen Sie das Fenster mit OK.
	Positionierungsmodell Öffnet das Positionierungsmodell des aktiven Teils, d. h. das Modell, in dem das Teil positioniert wurde. siehe auch Attribut ITEMISATIONMODEL
