Thema: Zeichnungsverwaltung

Funktionen für die Positionierung

Zeichnungsverwaltung > Bauteile > Positionieren

Die Positionierung ist Voraussetzung für die ErsteIlung von Fertigungszeichnungen.

Mit der Funktion Automatische Positionierung und Gleichteilsuche, mit aktuellen Parametern ordnen Sie stücklistenrelevanten Teilen automatisch Positionsnummern zu. Dabei werden die unter Positionierung, Parameter ändern festgelegten Einstellungen verwendet.

Die anderen Funktionen finden Sie unter .

Beachten Sie, dass die Funktionen dieses Bereiches im Wesentlichen den gleichnamigen Funktionen auf der Registerkarte Konstruktion entsprechen, bei aktiver Zeichnungsverwaltung aber folgende Erweiterungen und Vorteile bieten:

• Die Konstruktion, in der ein Teil über die Funktion Automatische Positionierung und Gleichteilsuche positioniert wurde, wird mit dem Teil verknüpft. Ist das Teil in anderen Konstruktionen über Referenzierung enthalten und wird dort automatisch positioniert, dann wird das Teil ignoriert, d. h. die Positionsnummer des Teils wird nicht geändert
• Ist ein mit der Zeichnungsverwaltung verwaltetes Teil in einer Konstruktion über Referenzierung enthalten, und wird die Referenz aktualisiert, so wird die Positionsnummer nur als geändert gekennzeichnet, wenn das Teil auch in dieser Konstruktion positioniert wurde. Ansonsten erhält das Teil keine Änderungskennung, d. h. die Positionsnummer wird nicht negativ gesetzt.
• Wurde ein Teil in einer anderen Konstruktion automatisch positioniert (d. h. wird in aktiver Konstruktion beim Positionieren ignoriert) und soll es jetzt in der aktiven Konstruktion positioniert werden, so muss dazu vor dem Positionieren die Positionsnummer des Teils gelöscht werden. Damit wird auch die Positionierungs-Verknüpfung des Teils gelöscht.

	Automatische Gleichteilsuche und Positionierung Ordnet Teilen automatisch Positionsnummern zu. Dabei werden die unter Positionierung, Parameter ändern festgelegten Einstellungen verwendet. .
	Positionierung aktualisieren mit Optionen Fragt die Parametereinstellungen ab und ordnet dann sofort die Positionsnummern zu.
	Positionierung einzelner Teile Mit dieser Funktion ordnen Sie einzelnen Teilen manuell eine Positionsnummer zu.
	Positionierung, Parameter ändern Ändert die Einstellungen für die Positionierung. Diese gelten bei der Positionierung bis HiCAD 2017 als Defaulteinstellung während der aktuellen HiCAD-Sitzung. Bei der Standard-Positionierung ab HiCAD 2018 beziehen sich Einstellungsänderungen immer auf die aktive Szene. Hier werden beim Speichern der Szene auch die Positionierungseinstellungen gesichert. Beachten Sie hier, dass das angezeigte Dialogfenster vom aktuellen Positionierungsmodus abhängt.
	Teile gleicher Posnr. markieren Sucht und markiert alle Teile, die die gleiche Positionsnummer wie das identifizierte Teil haben
	Teile einer Posnr. markieren Sucht und markiert alle Teile mit der angegebenen Positionsnummer
	Positionsnummern löschen, Teil Löscht die Positionsnummer einzelner Teile. Positionsnummern der Nebenteile des jeweils identifizierten Teils bleiben erhalten.
	Positionsnummern löschen, Teil+Nebenteile Löscht die Positionsnummern einzelner Teile. Auch die Positionsnummern der Nebenteile eines identifizierten Teils werden gelöscht.
	Positionsnummern löschen, Alle Löscht alle Positionsnummern.
	Wechsel zur Standard-Positionierung seit HiCAD 2018 Mit dieser Funktion lassen sich Positionierungen, die im Modus Positionierung bis HiCAD 2017 erstellt wurden, in die Standard-Positionierung konvertieren.

Wenn Sie die Positionierung mit einer der oben aufgeführten Funktionen durchführen wollen, dann sollten Sie darauf achten, dass in den Optionen die Einstellung Nur neue und geänderte Teile gesetzt ist. Dies ist die Voreinstellung.

Hinweise:

• Bei der Positionierung wird die Einstellung Positionierung gesperrter Bauteile aus dem Konfigurationsmanagement unter PDM > Zeichnungsverwaltung berücksichtigt. Dort können Sie festlegen, wie Bauteile mit dem HELiOS-Status freigegeben und damit für Bearbeitungen gesperrte Bauteile behandelt werden sollen. Die möglichen Einstellungen sind:

Ja
Auch freigegebene Bauteile werden bei der Positionierung berücksichtigt.

Nein
Freigegebene Bauteile werden nicht positioniert.

Nur manuelle Artikelstämme (Default)
Es werden nur Bauteile berücksichtigt, denen der Artikelstamm manuell zugeordnet wurde.

Nur automatische Artikelstämme
Es werden nur Bauteile berücksichtigt, denen der Artikelstamm automatisch zugeordnet wurde.

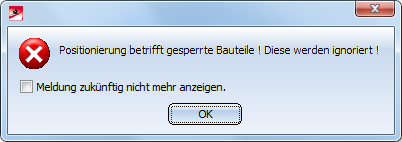

Ist heir beispielsweise Nein gewählt, dann werden bei der Positionierung alle freigegebenen Bauteile ignoriert und es erscheint die Meldung:

• Bezeichnungsfahnen von Nebenteilen, Bohrungen und Verbindungen, die auf der Rückseite des Hauptprofils liegen, lassen sich durch eine andere Linienart kennzeichnen. Die Einstellung wird in der Datei STAB3DPAR.DAT (HiCAD SYS-Verzeichnis) festgelegt. Die Defaulteinstellung ist jeweils 3.

Treatment of sub-parts/bores/connections in backside of main-profile:
Linetype(0-10) of designation tags of sub-part (0=default linetype, 1=continous line)
3
Linetype(0-10) of designation tags of bores (0=default linietype, 1=continous line)
3
Linetype(0-10) of designation tags of connections (0=default linetype, 1=continous line)
3

• Um Teile innerhalb eines Positionsnummernbereiches zu suchen, können Sie die Suchfunktion STRG+F oder Suchen im ICN verwenden. Dort aktivieren Sie die Checkbox Positionsnummer und geben dann den Nummernbereich (z. B. 200 - 500) an. Darüber hinaus lassen sich bestimmte Positionsnummern auch mit Hilfe des Teilefilters finden.
• Bei der automatischen Positionierung wird auch die Gleichteilerkennung von HiCAD durchgeführt. Gleiche Bauteile bekommen die gleiche Positionsnummer. Dadurch sind in der Stückliste alle gleichen Teile zu einer Position zusammengefasst. Von gleichen Teilen erzeugt HiCAD nur eine Einzelteilzeichnung und gleiche Teile tauchen nur mit einem Exemplar in der Werkstattzeichnung auf. Ob ein Teil überhaupt in der Stückliste auftaucht, entscheidet das Attribut Stücklistenrelevant in den Teileattributen (nicht das Vorhandensein einer Positionsnummer).
• Für Konstruktionen, die mit den Funktionen unter Zeichnungsverwaltung erstellt und bearbeitet werden, ist das Feld Positionsnummer im Dialogfenster Teileattribute gesperrt.
