Thema: Zeichnungsverwaltung

HELiOS-Funktionen für Objekte der Zeichnungsverwaltung sperren

In manchen Fällen kann es sinnvoll sein, Objekte der Zeichnungsverwaltung gegen die Bearbeitung mit Funktionen des HELiOS-Desktop oder des PDM-Ribbons in HiCAD abzusichern. Beispielsweise lässt so sicherstellen, dass für Bauteile und Baugruppen, die Zeichnungsverwaltungs-relevant sind, nicht die Workflow-Funktionen, das Indexmanagement usw. des HELiOS-Desktop verwendet werden können, sondern ausschließlich die Funktionen des Ribbons Zeichnungsverwaltung.

Um dies zu erreichen, gehen Sie wie folgt vor:

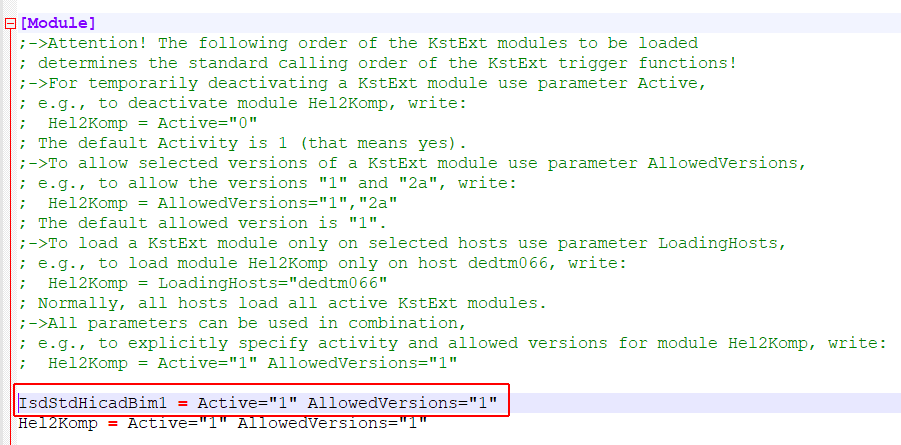

Sie öffnen die Datei kst_isd.ini im HiCAD sys-Verzeichnis mit einem Editor. Im Abschnitt [Module] ändern Sie die Zeile
IsdStdHicadBim1 = Active="0" AllowedVersions="1" in
IsdStdHicadBim1 = Active="1" AllowedVersions="1"

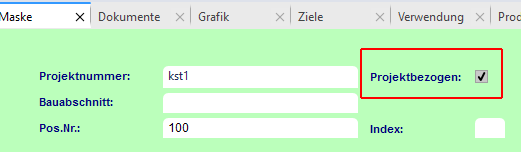

Diese Einstellung bewirkt dann, dass für Bauteile und Baugruppen das Attribut STAHLBAUAUTO beim Aufruf der entsprechenden Funktionen des HELiOS-Desktop berücksichtigt wird:

Zeichnungsverwaltungs-relevante Bauteile / Baugruppen, d. h. projektbezogene Bauteile / Baugruppen können nicht über den HELiOS-Desktop verwaltet werden ( z.B. Workflow-Funktionen; Indexmanagement usw.).

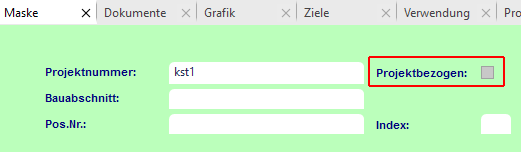

Projektunabhängige Artikel im Zeichnungsverwaltung-Umfeld lassen sich im HELiOS-Desktop verwalten.

Analog gilt dies für die entsprechenden Funktionen des PDM-Ribbons in HiCAD.

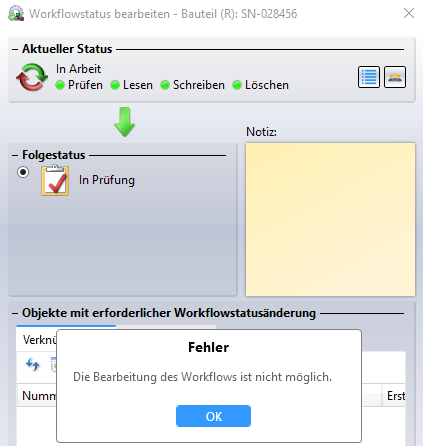

Wird beispielsweise mit den oben abgebildeten Einstellungen der Datei kst_isd.ini versucht, den Workflow eines Zeichnungsverwaltungs-relevanten Bauteils zu ändern, dann erscheint eine Fehlermeldung, z. B.

Parallel dazu wird eine HELiOS-Systemmeldung ausgegeben, z.B.

Artikel 'SN-028456' (Index ''): Workflowschritte für projektbezogene BIM-Artikel müssen mit Hicad-BIM-Funktionen durchgeführt werden.

Spezielle Attribute
