Ab HiCAD 2021 steht der Modus Positionierung bis HiCAD 2017 nicht mehr zur Verfügung. |
Gezielter Wechsel zur Standard-Positionierung
Konstruktion > Positionierung/Detaillierung > Pos... > ... zur Standard-Positionierung
Mit dieser Funktion lässt sich die "alte" Positionierung in die neue Standardpositionierung konvertieren. Dabei wird folgendermaßen verfahren:
- HiCAD versucht bei der Konvertierung die vorhandenen Positionsnummern einschließlich der Einstellungen für die Positionierung soweit möglich zu erhalten.
- Ungültige Positionsnummern bleiben weiterhin ungültig.
- Nicht vorhandene Positionsnummern werden nicht automatisch generiert.

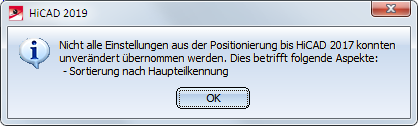

Lassen sich Einstellungen oder Positionsnummern nicht unverändert übernehmen, dann wird eine entsprechende Meldung angezeigt, beispielsweise:

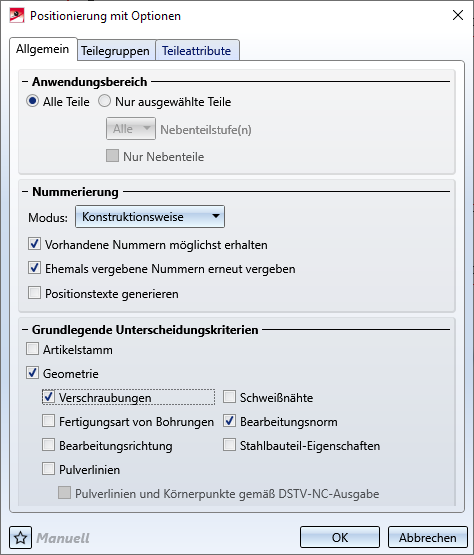

Mit einem Klick auf OK wird der Dialog der Standard-Positionierung gestartet. Dort können Sie die Einstellungen prüfen, noch nicht vorhandene Positionsnummern generieren etc.

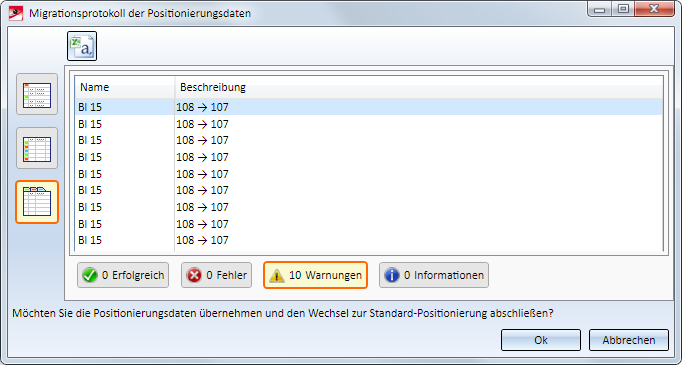

Mit einem Klick auf OK wird die Konvertierung gestartet. Anschließend werden in einem Migrationsprotokoll Warnungen, aufgetretene Fehler etc. angezeigt.
Über die Symbole links im Dialog lässt sich die Darstellung der Anzeige variieren.
Das Migrationsprotokoll lässt sich über das Symbol oben im Fenster auch als CSV-Datei exportieren.
Erst mit einem Klick auf OK wird die Konvertierung endgültig durchgeführt.
Automatischer Wechsel zur Standard-Positionierung

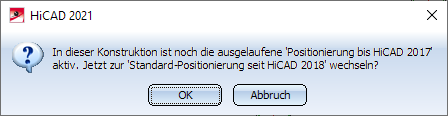

Sobald Sie in Konstruktionen, die mit einer früheren HiCAD Version erstellt und dort - zumindest teilweise - mit dem alten Positionierungsmodus positioniert wurden, eine der Positionierungsfunktionen aufrufen, erscheint die folgende Meldung:
Soll die Konvertierung gestartet werden, dann wählen Sie OK. Der Ablauf ist dann analog zur Funktion Wechsel zur "Standardpositionierung seit HiCAD 2018.
Wollen Sie die Konvertierung jetzt noch nicht durchführen, dann klicken Sie auf Abbruch.
