Parameter der Positionierung - Teileattribute

Hier bestimmen Sie, welche Teileattribute bei der Gleichteilerkennung und Positionierung berücksichtigt werden sollen.

Bedeutung der Symbole

	Unterscheidungskriterium hinzufügen Fügt eine neues Unterscheidungskriterium am Ende der Attributliste ein.
	Ausgewähltes Unterscheidungskriterium entfernen Löscht das aktuell markierte Unterscheidungskriterium.
	Ausgewähltes Unterscheidungskriterium ändern
	Ausgewähltes Unterscheidungskriterium nach oben schieben
	Ausgewähltes Unterscheidungskriterium nach unten schieben
	Zeigt wichtige Informationen an, hier:

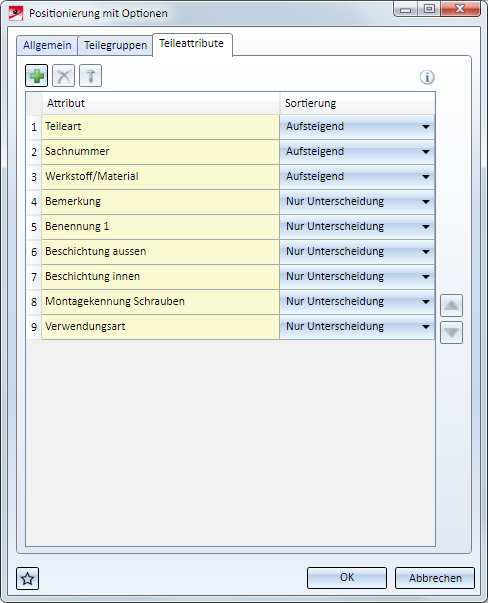

Festlegen der Unterscheidungskriterien

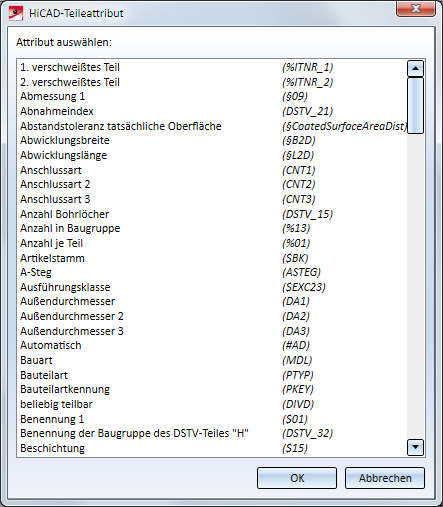

Attribut auswählen

Um ein Unterscheidungskriterium zu bearbeiten, d. h. ein anderes Attribut als Unterscheidungskriterium zu wählen, markieren Sie das gewünschte Kriterium mit dem Cursor und klicken dann auf (Alternative: Doppelklick). Anschließend wird eine Liste der zulässigen Attribute zur Auswahl angezeigt.

Wählen Sie das gewünschte Attribut aus, und verlassen Sie das Fenster mit OK.

Beachten Sie, dass die Reihenfolge der Unterscheidungskriterien sowie die jeweils gewählte Sortierung die Positionsnummernvergabe beeinflusst.

Sortierung

Für jedes als Unterscheidungskriterium gewähltes Attribut lässt sich festlegen, in welcher Reihenfolge der Suchlauf erfolgen soll.

Möglich sind:

Nur Unterscheidung
die Prüfung erfolgt fortlaufend
Aufsteigend
die Prüfung erfolgt aufsteigend, d. h. es wird nach dem Teil mit dem niedrigsten Teileattribut gesucht
Absteigend
die Prüfung erfolgt absteigend, d. h. es wird nach dem Teil mit dem höchsten Teileattribut gesucht.

Beispiel 1

Die Konstruktion (links) besteht aus 7 Profilen, die sich nur im Attribut Bemerkung unterscheiden. Als Teileattribute wurden

Bemerkung
Sachnummer
Teileart und
Werkstoff/Material

gewählt.

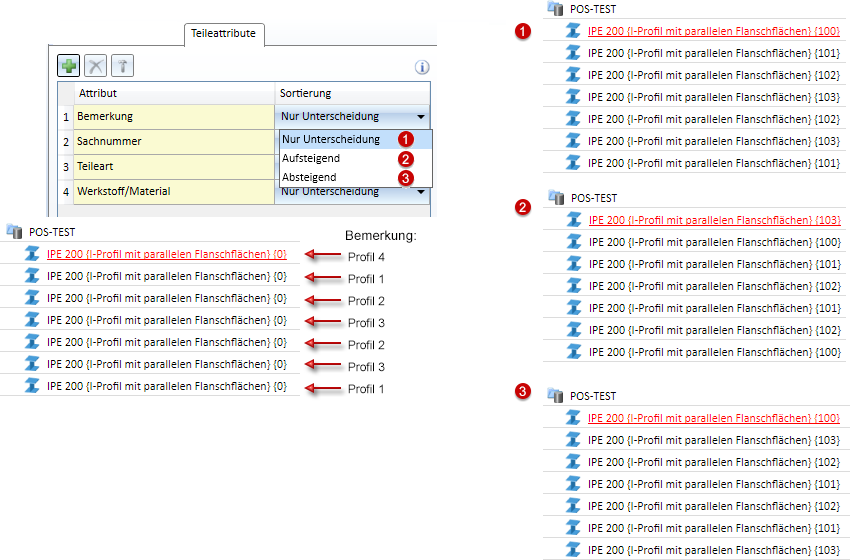

Rechts sehen Sie - anhand des Teileattributes Bemerkung - wie sich die unterschiedlichen Sortierkriterien auf die Vergabe der Positionsnummer auswirken. Für die Attribute Sachnummer, Teileart und Werkstoff/Material wurde immer Nur Unterscheidung gewählt.

Im Beispiel sind die Favoriten für den Stahlbau verwendet worden.

Bei Nur Unterscheidung erfolgt die Prüfung und Positionsnummernvergabe fortlaufend. Dagegen wird bei Aufsteigend das Profil mit der "niedrigsten" Bemerkung gesucht und dann von dort aus die Prüfung und Vergabe der Positionsnummern gestartet. Entsprechend wird bei Absteigend das Profil mit der "höchsten" Bemerkung gesucht

Beispiel 2

In diesem Beispiel verwenden wir etwas komplexere Einstellungen.

Wir betrachten eine Konstruktion mit folgenden Teilen und Attributen:

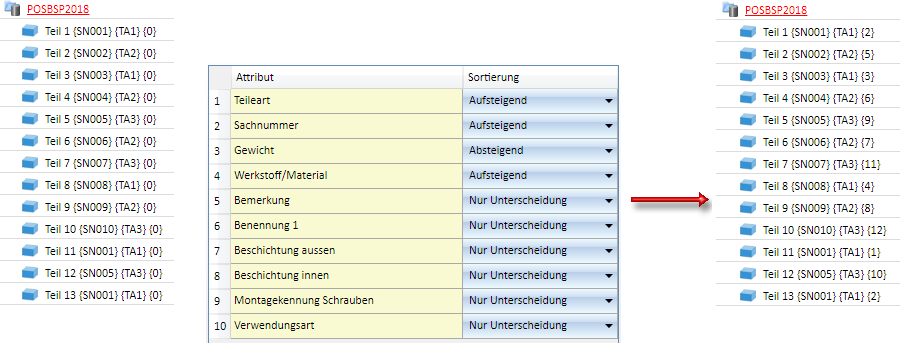

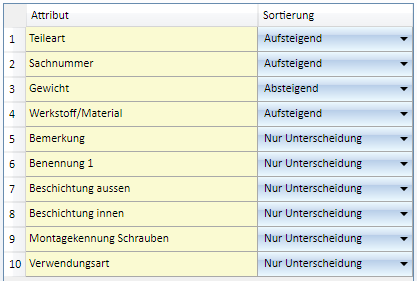

Attribute	Teil 1	Teil 2	Teil 3	Teil 4	Teil 5	Teil 6	Teil 7	Teil 8	Teil 9	Teil 10	Teil 11	Teil 12	Teil 13
Teileart	TA1	TA2	TA1	TA2	TA3	TA2	TA3	TA1	TA2	TA3	TA1	TA3	TA1
Sachnummer	SN001	SN002	SN003	SN004	SN005	SN006	SN007	SN008	SN009	SN010	SN001	SN005	SN001
Gewicht	0.754	0.854	0.754	0.754	3.945	0.854	3.945	0.754	3.945	3.945	0.854	3.945	0.754
Material	UF	UP	UF	UF	S355JR	UP	S355JR	UF	S355JR	S355JR	UP	S355JR	UF
Bemerkung	Bemerkung 1	-	-	-	-	-	-	-	-	-	-	-	Bemerkung 1
Benennung 1	-	-	-	-	-	-	-	-	-	-	-	-	-
Beschichtung außen	-	-	-	-	-	-	-	-	-	-	-	-	-
Beschichtung innen	-	-	-	-	-	-	-	-	-	-	-	-	-
Montagekennung	-	-	-	-	-	-	-	-	-	-	-	-	-
Verwendungsart					Träger							Stütze

In unserem Beispiel werden drei verschiedene Teilearten TA1, TA2 und TA3 verwendet.

Schritt 1: Suche nach der niedrigsten Teileart TA1

Die Beispielkonstruktion enthält fünf Teile mit dieser Teileart Teil 1, Teil 3, Teil 8, Teil 11 und Teil 13.

Nun wird nach der niedrigsten Sachnummer unter diesen Teilen gesucht SN001. Drei Teile haben diese Sachnummer Teil 1, Teil 11 und Teil 13.

Unter diesen drei Teilen wird nun das höchste Gewicht gesucht 0.854

Dieses Gewicht hat nur Teil 11. Da nur ein Teil gefunden wurde, sind die restlichen Kriterien, d. h. Material, Bemerkung, uninteressant. Das Teil 11 erhält die Positionsnummer 1.

Jetzt werden die restlichen Teile mit der Sachnummer SN001 geprüft. Dies sind Teil 1 und Teil 13. Diese stimmen in allen anderen Kriterien überein, d. h. sie gelten als gleich. Damit erhalten hier beide Teile die Positionsnummer 2.

Es wird die nächsthöhere Sachnummer (mit Teileart TA1) gesucht SN003 Teil 3

Da nur ein Teil gefunden wurde sind die restlichen Kriterien, d. h. Material, Bemerkung, uninteressant. Das Teil 3 erhält die Positionsnummer 3.

Die nächsthöhere Sachnummer wird gesucht SN008 Teil 4 Positionsnummer 4

Damit sind alle Teile der Teileart TA1 positioniert.

Schritt 2: Suche nach der nächsthöheren Teileart TA2

Die Beispielkonstruktion enthält vier Teile mit dieser Teileart Teil 2, Teil 4, Teil 6 und Teil 9.

Nun wird nach der niedrigsten Sachnummer unter diesen Teilen gesucht SN002. Da nur ein Teil gefunden wurde sind die restlichen Kriterien uninteressant. Das Teil 2 erhält die Positionsnummer 5.
Es wird die nächsthöhere Sachnummer (mit Teileart TA2) gesucht SN004 Teil 4 Positionsnummer 6.
Es wird die nächsthöhere Sachnummer (mit Teileart TA2) gesucht SN006 Teil 6 Positionsnummer 7.
Es wird die nächsthöhere Sachnummer (mit Teileart TA2) gesucht SN009 Teil 9 Positionsnummer 8.

Damit sind alle Teile der Teileart TA2 positioniert.

Schritt 3: Suche nach der nächsthöheren Teileart TA3

Die Beispielkonstruktion enthält vier Teile mit dieser Teileart Teil 5, Teil 7, Teil 10 und Teil 12.

Nun wird nach der niedrigsten Sachnummer unter diesen Teilen gesucht SN005 Teil 5 und Teil 12. Diese beiden Teile unterscheiden sich in der Verwendungsart, d. h. Teil 5 erhält Positionsnummer 9 und Teil 12 die Positionsnummer 10.
Es wird die nächsthöhere Sachnummer (mit Teileart TA3) gesucht SN007 Teil 7 Positionsnummer 11.
Es wird die nächsthöhere Sachnummer (mit Teileart TA3) gesucht SN010 Teil 10 Positionsnummer 12.

Damit sind alle Teile positioniert.

Hinweis:

Die Sortierung bezieht sich immer auf einen Positionierungsdurchlauf. Das bedeutet insbesondere, dass die Sortierung nur dann wirklich chronlogisch ist, wenn die gesamte Konstruktion positioniert wird.
