Thema: HiCAD Anlagenbau

Rohrbauteile: Rohrbogen

Anlagenbau > Neu > Rohrbauteile > Rohrbogen

Beim Einbau von Rohrbögen haben Sie die Wahl zwischen folgenden Einbauarten:

• einzeln setzen

• alle setzen

• 180°-Bogen

• Verschiebung ausgleichen

Bei Rohrbögen kann in den geraden Abschnitten mit einem Sattelstutzen oder einem anderen Rohr kleineren Durchmessers abgezweigt werden. Weitere Informationen finden Sie hier.

Einzeln setzen

Anlagenbau > Neu > Rohrbauteile > Rohrbogen > Einzeln setzen

Der Einbau eines Rohrbauteils wird mit folgender Voreinstellung beschrieben:

	minimale Rohrlänge vorgeben: 10.00
	maximale Rohrlänge vorgeben 6000.00
	Anschlussteile automatisch einbauen
	Zubehörsätze berücksichtigen
	Flanschautomatik beim Bauteilaustausch
	Flanschautomatik beim Bauteileinbau

1. Wählen Sie im Auswahlfenster die Bauteilart Rohrbogen.
2. Wählen Sie die Einbauart einzeln setzen und klicken Sie auf OK.
3. Markieren Sie die Ecke im Leitkantenzug, an die Sie den Bogen setzen wollen;
4. Wählen Sie - je nach gewählter Bauteilauswahl - den gewünschten Bogen über die Bauteilsuche in HELiOS bzw. die Bauteilsuche des HiCAD-Kataloges.
5. Schließen Sie das Dialogfenster.

Der Rohrbogen wird an der gewählten Ecke eingesetzt.

Der Leitkantenzug wird wie folgt bearbeitet:

• Die Ecke wird durch eine Kreisbogenkante mit passendem Radius und passender Bogenlänge ersetzt. Diese neue Kante wird auf Schicht 0 gelegt, d. h. sie ist nur sichtbar, wenn diese Schicht aktiviert wird. Die an der Ecke vorher zusammenlaufenden Kanten werden entsprechend verkürzt.
• Sie können nun unmittelbar die nächste Ecke zum Einsetzen eines Bogens anwählen oder die Funktion mit der mittleren Maustaste abbrechen.
• Wählen Sie eine weitere Ecke an, werden Sie gefragt, ob Sie dasselbe Bauteil wie vorher einsetzen möchten; wenn ja, entfällt die nochmalige Bauteilauswahl.

Bei aktiviertem Leitkantenmodus wird bezüglich des Winkels folgendermaßen verfahren: Unabhängig vom Winkel an der identifizierten Leitkantenzugecke wird für die Bauteilsuche in der Datenbank zunächst immer ein Rohrbogenwinkel von 90° als Suchkriterium verwendet. Zu dem Bauteil, das aus der Ergebnisliste ausgewählt wird, werden Normbezeichnung, Nennweite, Krümmung und Wanddicke ermittelt und als Suchkriterium für die anschließende erneute Suche verwendet. Wenn das Bauteil auf den erforderlichen Winkel zugeschnitten werden darf, wird dann nach dem Rohrbogen mit dem nächstgrößeren vorhandenen Winkel gesucht. Angenommen, zu einer Bauteilnorm, existieren die Rohrbogenwinkel von 45°, 90° und 180° und die Kanten an einer Leitkantenzugecke bilden einen Winkel, der einen Rohrbogenwinkel von 34,5° erfordert. Dann wird automatisch der 45°-Rohrbogen ausgewählt und auf den erforderlichen Winkel zugeschnitten.

Alle setzen

Anlagenbau > Neu > Rohrbauteile > Rohrbogen > Alle setzen

Hiermit können Sie das zu wählende Bogen-Bauteil auf alle Ecken der Leitkantenzüge der aktiven Rohrleitung setzen. Bei jeder Ecke wird der Winkel des Rohrbogens automatisch an den Winkel angepasst, den die Leitkanten dort miteinander bilden. Ecken, die bereits mit einem Rohrbogen belegt sind, bleiben unverändert. So gehen Sie vor:

1. Wählen Sie im die Bauteilart Rohrbogen.
2. Wählen Sie die Einbauart alle setzen und klicken Sie auf OK.
3. Wählen Sie - je nach gewählter Bauteilauswahl - den gewünschten Bogen über die Bauteilsuche in HELiOS bzw. die Bauteilsuche des HiCAD-Kataloges.
4. Schließen Sie das Dialogfenster.

Der gewählte Winkel wirkt sich hier auf den tatsächlichen Winkel des Rohrbogens nicht aus. Zum Einbau werden nur 180°-Rohrbögen angeboten, die auf beliebige kleinere Winkel zurechtgeschnitten werden dürfen. Die entsprechenden Suchkriterien werden automatisch gesetzt (Attribut Winkel (=180) und Attribut beliebig_teilbar = „1 = ja“).

Alle Ecken werden nun, wie unter einzeln setzen beschrieben, automatisch bearbeitet.

180°-Bogen

Anlagenbau > Neu > Rohrbauteile > Rohrbogen > 180° Bogen

Hier wird ein 180°-Bogen auf eine bestimmte Ecke des Leitkantenzuges gesetzt.

1. Wählen Sie die Bauteilart Rohrbogen.
2. Wählen Sie die Einbauart 180°-Bogen.
3. Wählen Sie - je nach gewählter Bauteilauswahl - den gewünschten Bogen über die Bauteilsuche in HELiOS bzw. die Bauteilsuche des HiCAD-Kataloges.
4. Schließen Sie das Dialogfenster.
5. Der Rohrbogen hängt nun am Cursor. Identifizieren Sie die Ecke im Leitkantenzug, an die Sie den Bogen setzen wollen. Alternativ können Sie auch mit der rechten Maustaste das Kontextmenü Bezugsanschluss aktivieren, um einen neuen Anschlusspunkt zu bestimmen.


Das Menü Bezugsanschluss

6. Nach der Bestimmung des Einbaupunktes wird das Drehwinkel-Menü angezeigt. Drehen Sie hiermit das Bauteil in die gewünschte Position.



Das Drehwinkelmenü

Sie haben die Möglichkeit diese Funktion mit Beenden abzubrechen, oder mit Weiter dasselbe Bauteil nochmal einzufügen.

Verschiebung ausgleichen

Diese Einbauart war bis HiCAD 2021 für folgende und vergleichbare Situationen verwendbar:

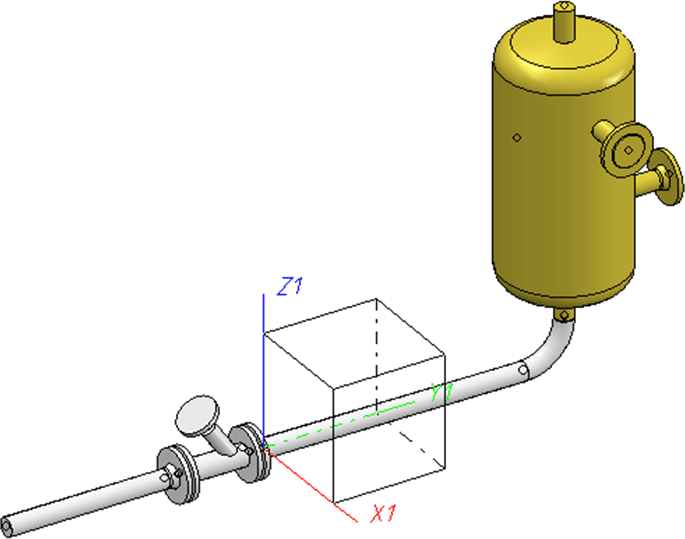

• Das gerade Rohr verläuft hier in Y-Richtung, der Behälter steht senkrecht auf der XY-Ebene.

• Nun soll der Behälter ein Stück in X-Richtung verschoben werden.

Ab HiCAD 2021 SP1 muss in solchen Fällen die Funktion Übergang berechnen verwendet werden.

Beachten Sie:

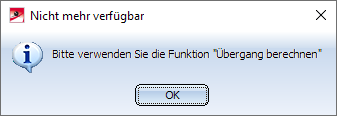

Die bei der Funktion Rohrbauteile zur Verfügung stehenden Teile und Einbauarten werden in der Datei rohrbt_list2.dat im HiCAD Unterverzeichnis makroanl festgelegt. Falls Sie diese Datei manuell angepasst haben, dann steht die Einbauart Verschiebung ausgleichen nach einer Update-Installation möglicherweise noch zur Verfügung. In diesem Fall wird bei Auswahl dieser Einbauart die folgende Meldung ausgegeben.
