Thema: HiCAD 2D

Aktives Teil referenzieren

Aktives Teil intern referenzieren

2D-Teil > Referenzieren > PullDown-Menü Extern > Intern

Mit dieser Funktion referenzieren Sie das aktive Teil für die aktive Konstruktion. Wenn Sie später das Teil mit der Funktion Wiederholen vervielfältigen und Änderungen vornehmen, werden alle Gleichteile abgeglichen. Die Teile bilden so eine Gruppe.

Bei Änderung des Namens oder der Nummer eines referenzierten Teils wird die Referenzierung für dieses Teil aufgehoben, nicht für die Gleichteile.

1. Aktivieren Sie zuerst das Teil und dann die Funktion.
2. Geben Sie eine Nummer ein und identifizieren Sie einen Passpunkt.

Ein Teil ist nur dann referenziert, wenn es einen Passpunkt hat. Wenn der Passpunkt gelöscht wird, wird auch die Referenzierung entfernt.

Aktives Teil extern referenzieren

2D-Teil > Referenzieren > Aktiver Teil extern referenzieren

Mit dieser Funktion referenzieren Sie das aktive Teil für andere Konstruktionen. Es wird eine *.FGA Datei angelegt. Wenn Sie später das Teil bearbeiten, können Sie mit dem Abgleich, die Änderungen in andere Konstruktionen übernehmen.

Folgende Bedingungen genügen:

• der Teilename ist einheitlich
• die Gruppennummer ist identisch = 1001
• der Pfad beim Speichern muss übereinstimmen.

Das Default-Verzeichnis für das Speichern stellen Sie in der FILEGRUP.DAT ein.

1. Geben Sie einen Pfadbuchstaben ein und identifizieren Sie den Passpunkt.
2. Geben Sie einen Dateinamen.

Die Gruppennummer wird automatisch vergeben. Der Passpunkt bestimmt die Lage beim Einbau der Gleichteile. Die externen referenzierten Teile fügen Sie mit der Funktion Hauptteil ein.

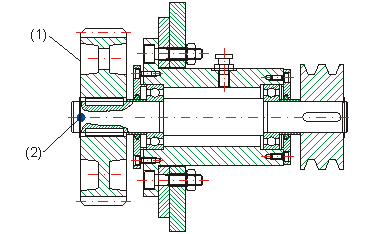

(1) Zahnrad als externes referenziertes Teil
(2) Passpunkt
