Senkung

2D-Teil > Hilfen > PullDown-Menü Bohrung > Senkung

Mit dieser Funktion zeichnen Sie Senken an vorhandene Bohrungen.

1. Geben Sie die Senktiefe und den Senkwinkel an.
2. Identifizieren Sie die zwei Bohrungslängskanten in der Nähe der Senkung.

Sie können die Senkung mehrfach in das aktive Teil einfügen.

Mit der rechten Maustaste beenden Sie den Einfügevorgang.

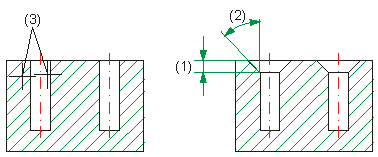

(1) Senktiefe
(2) Senkwinkel
(3) Bohrungslängskante

Hinweise:

Um die Senkung im ICN temporär anzuzeigen, klicken Sie mit der rechten Maustaste auf den Konstruktionsnamen im ICN. In dem sich öffnenden Kontextmenü wählen Sie dann die Funktion Konstruktions-Hilfeteile ein/ausblenden.
