Thema: HiCAD 2D

Detailausschnitt

2D-Teil > Hilfen > PullDown-Menü Bohrung > Detail > Rechteck

2D-Teil > Hilfen > PullDown-Menü Bohrung > Detail > Kontur

Mit diesen Funktionen können Sie eine Einzelheit als Teil definieren und mit beliebigem Maßstab in das Zeichenteil einfügen.

Geben Sie den Maßstab für das Detail an.
Wählen Sie den Bereich für den Detailausschnitt aus. (Je nach ausgewählter Funktion im Rechteck oder in der Kontur.)

Der Ausschnitt wird vergrößert dargestellt.

Identifizieren Sie einen Passpunkt auf dem Ausschnitt und einen auf der Zeichenfläche.

Der ausgewählte Detailausschnitt wird mit einem gestrichelten Kreis gekennzeichnet.

Geben Sie für die Bezeichnung des Details den Anfangs- und Endpunkt der Bezugslinie und den Namen an.
Bestimmen Sie die Lage des Namens am Detail.

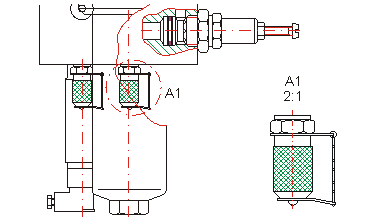

Detailausschnitt A1 im Maßstab 2:1
