Thema: HiCAD 2D

Schweißnähte

2D-Teile > Normteile > Schweißnähte

Schweißnähte werden definiert durch:

• das Symbol,
• die Dicke der Schweißnaht,
• die Länge der Schweißnaht und
• Art und Form des Symbols.

Bei den Schweißnähten nach DIN 7912 stehen Ihnen folgende Schweißsymbole zur Verfügung:

• Schweißsymbole ohne Textfahne,
• Schweißsymbole mit Textfahnen und
• Baustellen und Werkstattnähte.

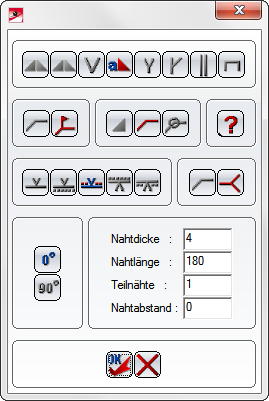

Nach Aufruf der Funktion wird das Auswahlmenü angezeigt:

1. Zeile

Die 1. Zeile des Menüs enthält eine Auswahl verschiedener Schweißsymbole. Das jeweils aktive Symbol ist farbig markiert.

Sie können die Belegung dieser Zeile verändern.

1. Wählen Sie das zu ersetzende Symbol aus.
2. Aktivieren Sie die Funktion Weitere Nähte aus der 2. Zeile.

Eine Auswahl mit weiteren Schweißsymbolen wird angeboten.

3. Klicken Sie auf das gewünschte Symbol.

Das bei Wahl der Funktion Weitere Nähte aktive Symbol wird durch das neu gewählte Symbol in der 1. Zeile ersetzt.

2. Zeile

In dieser Zeile wählen Sie Art und Form des Schweißsymbols.

3. Zeile

In der dritten Zeile legen Sie die Art der Bezugslinie fest.

Darüber hinaus können Sie hier einstellen, ob die Schweißnaht nach ISO 4063 erzeugt werden soll oder nicht.

4. Unterer Bereich

In den unteren Teilen des Menüs wählen Sie den Drehwinkel und geben die Parameterwerte der Schweißnaht ein.

Aufgrund der DIN sind keine beliebigen Winkel erlaubt.

1. Nach Angabe aller notwendigen Daten wählen Sie OK.
2. Bestimmen Sie dann den Bezugspunkt für den Pfeil und den Anfangspunkt für die Bezugslinie.

Nach dem Einbau öffnet sich das Schweißnaht-Menü und Sie können weitere Schweißnähte anlegen.

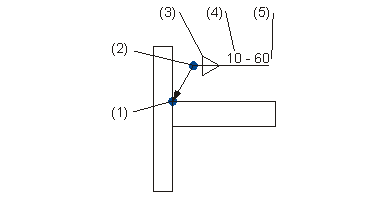

(1) Bezugspunkt für Pfeil
(2) Anfangspunkt für Bezugslinie
(3) Symbol
(4) Dicke
(5) Länge
