Thema: HiCAD 2D

Passungstabelle

2D-Bemaßung + Text > Bearbeiten > PullDown-Menü Extras > Passungstabelle Icon

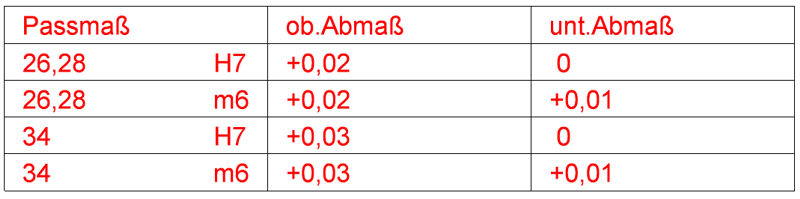

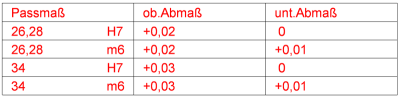

Mit dieser Funktion erzeugen Sie eine Tabelle mit allen Passungen der aktuellen Konstruktion.

Hinweise:

Wird in einer Szene mit Passungstabelle eine Maßtoleranz hinzugefügt/geändert/gelöscht, dann erscheint direkt nach der Änderung die Abfrage, ob die Tabelle aktualisiert werden soll.
Die Einstellungen für die Passungstabelle können Sie mit der Funktion 2D Bemaßung + Text > Bearbeiten > PullDown-Menü Extras > Einstellungen Passungstabelle ändern. Die ISD-seitigen Voreinstellungen sind im Konfigurationsmanagement unter Zeichnung > Beschriftungen > Passungstabelle festgelegt. So können z. B. die Überschriften für fremdsprachige Dokumente geändert werden.
Zur Bearbeitung einer in der Konstruktion bereits vorhandenen Passungstabelle klicken Sie mit der rechte Maustaste auf die Tabelle und wählen die gewünschte Funktion im Kontextmenü.

Funktion		Beschreibung
	Verschieben	Die Tabelle hängt am Cursor und kann frei in der Zeichnung platziert werden.
	Aktualisieren	Mit dieser Funktion lassen sich bei Änderungen in der Konstruktion - falls erforderlich - die Passungstabellen entsprechend aktualisieren.
	Bearbeiten	Mit dieser Funktion lassen sich die Einstellungen einer bereits vorhandenen Passungstabelle nachträglich ändern. Dazu wird das Dialogfenster Passungstabelle angezeigt.
	Löschen	Nach Auswahl der Funktion wird die Tabelle gelöscht.
