Thema: HiCAD 2D

Winkelbemaßung, Stufenmaß

2D-Bemaßung + Text > Winkel > Stufenmaß über Linien

2D-Bemaßung + Text > Winkel > PullDown-Menü Kettenmaß > Stufenmaß über Punkte

Mit dieser Funktion wird eine Stufenbemaßung erzeugt. Alle Bemaßungseinheiten werden von einem gemeinsamen Anfangspunkt aus erstellt.

1. Identifizieren Sie die zwei Schenkel des ersten Winkels.
2. Bestimmen Sie den Punkt für die Lage des 1. Maßbogens und legen Sie die Folgewinkel fest.

Bei der Stufenbemaßung wird die innerste und äußerste Maßhilfslinie nur einmal gezeichnet. Die nicht erforderlichen Maßhilfslinien werden automatisch ausgeblendet.

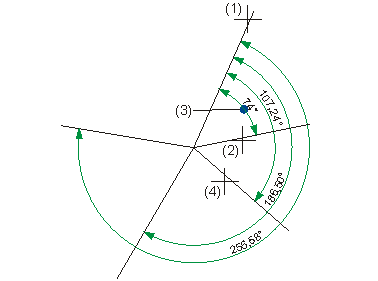

(1) erster Schenkel
(2) zweiter Schenkel
(3) Punkt für Maßbogen
(4) Punkt für weiteren Winkel

Winkelbemaßung (2D)
