Thema: HiCAD 2D

Winkelbemaßung, Bezugsmaß

2D-Bemaßung + Text > Winkel > PullDown-Menü Kettenmaß > Bezugsmaß, über Linien

2D-Bemaßung + Text > Winkel > PullDown-Menü Kettenmaß > Bezugsmaß, über Punkte

Ein Bezugsmaß ist ein Kettenmaß mit gleichem Bezugsschenkel und einem gemeinsamen Maßbogen. Der erste Schenkel ist auch gleichzeitig der Bezugsschenkel.

1. Identifizieren Sie die ersten zwei Schenkel.
2. Bestimmen Sie mit einem Punkt die Lage des Maßbogens und legen Sie die Folgewinkel fest.

Sie können die Schenkel durch Linien- oder durch Punktidentifikation angeben. Es wird vorausgesetzt, dass alle Winkel einen gemeinsamen Scheitelpunkt besitzen.

Die Maßzahlen werden senkrecht zum Maßbogen, d. h. in Richtung des zweiten Schenkels am Ende des zugehörigen Maßbogens gesetzt.

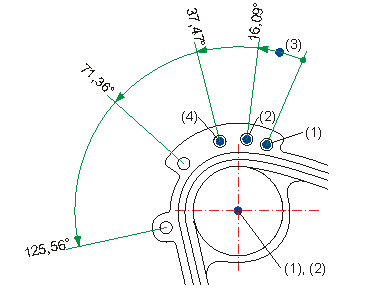

(1) erster Schenkel identifiziert über Punkte
(2) zweiter Schenkel identifiziert über Punkte
(3) Punkt für Maßbogen
(4) Punkt für weiteren Schenkel

Winkelbemaßung (2D)
