Thema: HiCAD 2D

Stufenmaß

2D-Bemaßung + Text > Parallel > Stufenmaß

2D-Bemaßung + Text > Direkt > PullDown-Menü Stufenmaß > Stufenmaß variabel

Bei der Stufenbemaßung werden alle Bemaßungseinheiten von einem gemeinsamen Anfangspunkt aus erstellt.

Stufenmaße können um Zwischenpunkte erweitert werden bzw. es lassen sich einzelne Maße herauslöschen. Hierbei wird die Lage der folgenden Maßlinien korrigiert.

1. Identifizieren Sie den Anfangs- und Endpunkt der ersten Stufe.

Wenn die variable Bemaßung aktiv ist, kann statt der ersten zwei Punkte eine Linie identifiziert werden.

2. Bestimmen Sie mit dem 3. Punkt die Lage der Maßlinie und Maßzahl.
3. Legen Sie die Folgepunkte fest.

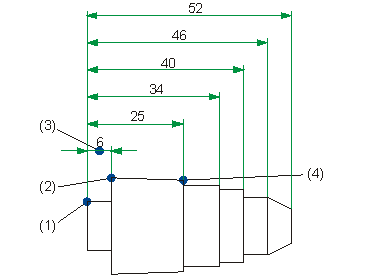

(1) Erster Punkt
(2) Zweiter Punkt
(3) Dritter Punkt
(4) Folgepunkt
