Thema: HELiOS in HiCAD

Teilestruktur ableiten über CAD-Struktur

HELiOS PDM > HELiOS PDM-Funktionen für aktives Teil > Prod... > ... über CAD-Struktur

Kontextmenü (RMT) > HELiOS > Teilestruktur ableiten über CAD-Struktur

Mit dieser Funktion lassen sich einzelne Teile der Konstruktion durch Ableitungen ersetzen.

Der Vorteil gegenüber dem „normalen“ Ableiten von einzelnen Artikelstämmen ist, dass Sie hier in einem Schritt auch die Nebenteile des angewählten Artikels (und deren Nebenteile etc.) ableiten können.

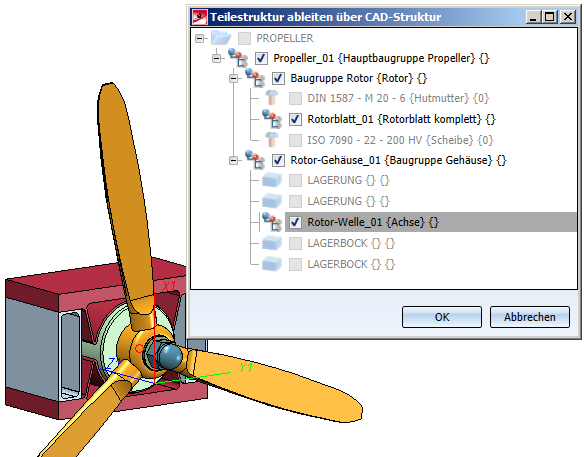

Nach dem Aufruf der Funktion können Sie im angezeigten Dialogfenster durch Aktivierung der entsprechenden Checkboxen festlegen, welche Teile der CAD-Struktur abgeleitet werden sollen.

Diese werden dann mit neuer Artikel- bzw. Dokumentnummer (und allen Daten außer Blattnummer und Index) in die Datenbank gespeichert und in der Konstruktion durch die Ableitungen ersetzt.

Voraussetzungen:

Haben Sich Teile der Konstruktion zwischenzeitlich geändert, müssen diese erst erneut in die Datenbank gespeichert werden, bevor Elemente der Konstruktion abgeleitet werden können. Ggf. bekommen Sie dazu eine Meldung, dass die Konstruktion "modifizierte Teile" enthält.
Kein Teil darf "reduziert" sein. Vor der Ableitung sollte die Datenreduktion für alle Teile aufgehoben werden (3D-Standard >Tools > Attr > Teilereduzierung aufheben).
Gleiche referenzierte Teile müssen auch die gleiche Artikelstamm-Zuordnung haben. (Sind gleiche referenzierte Teile unter einem gemeinsamen Überteil vorhanden, so werden diese entweder alle abgeleitet oder keines von ihnen. Dabei werden alle durch dieselbe Ableitung ersetzt und nicht für jede Verbauung eine eigene Ableitung erstellt.)
Untergeordnete Teile können im Dialog nur ausgewählt werden, wenn das übergeordnete Teil nicht freigegeben oder gesperrt ist.

Im Dialog werden nur die Teile zum Ableiten angeboten, die auch abgeleitet werden können. Andere Teile werden ausgegraut dargestellt

Beim Klick auf OK wird zunächst in der Datenbank geprüft, ob alle Voraussetzungen zur Ableitung erfüllt sind. z. B. muss die Verknüpfung zwischen Artikelstamm und Dokumentstamm eines referenzierten Teiles eindeutig sein. Bei Problemen wird zunächst nichts abgeleitet. Dafür erscheint an dem betroffenen Element ein Fehler-Icon, dessen Tooltip das Problem beschreibt.

War der Test erfolgreich, dann geschieht für alle ausgewählten Teile folgendes:

Der Artikelstamm des Teils wird abgeleitet und in der Konstruktion mit dem neuen ausgetauscht.
Wenn über die Bauteil-Teilegeometrie ein Dokumentstamm mit dem Artikelstamm verknüpft ist, dann wird auch dieser abgeleitet und in der Konstruktion durch den neuen ersetzt.
Ist die Hauptbaugruppe in der Konstruktion mit einem Dokument verknüpft (und zum ableiten ausgewählt), so wird auch die Konstruktion als Ableitung gespeichert.
Der Dokumentstamm einer über Bauteil-Konstruktion verknüpften Zeichnung wird abgeleitet.
Die abgeleiteten Dokumente- und Teilestämme werden wieder miteinander verknüpft (Verknüpfungen Bauteil-Teilegeometrie, Bauteil-Konstruktion und Teilegeometrie-Konstruktion).
Referenzierte Teile werden mit ihrer neuen Struktur (in der die abgeleiteten Teile enthalten sind) abgespeichert.
Einzelteilzeichnungen referenzierter Teile werden wie gewohnt beim ersten Laden aktualisiert , enthalten dann aber, durch die abgespeicherten referenzierten Teile, auch die komplette abgeleitete Struktur.
Die Ableitungen werden dem aktiven HELiOS-Projekt zugeordnet.

Nicht abgeleitet werden können:

Stahlbauteile mit Stahlbaukennung "Normteilverschraubung", "Einzelnormteil" oder "Verschraubungsgruppe"
Teile mit einem sog. Rohteilestamm (Halbzeuge)
Varianten
Unterteile eines gesperrten oder freigegebenen referenzierten Teils,- es sei denn, dieses wird auch abgeleitet (s.o.).

Hinweise:

Tritt der Fall ein, dass mehrere Geometrien mit einem Artikel verknüpft sind, werden beide Geometrien abgeleitet und in der verknüpften Zeichnung ausgetauscht.
