Thema: HELiOS in HiCAD

Neukonstruktion mit Datenbank, ohne Artikelstamm

Konstruktion > Neu/Öffnen > Artikel...

Mit dieser Funktion legen Sie eine neue Konstruktion ohne Artikelstamm an. Sie können dem Dokument nachträglich einen Artikelstamm zuordnen. Für die Verwaltung in der Datenbank muss ein Dokumentstamm der Konstruktion angelegt werden.

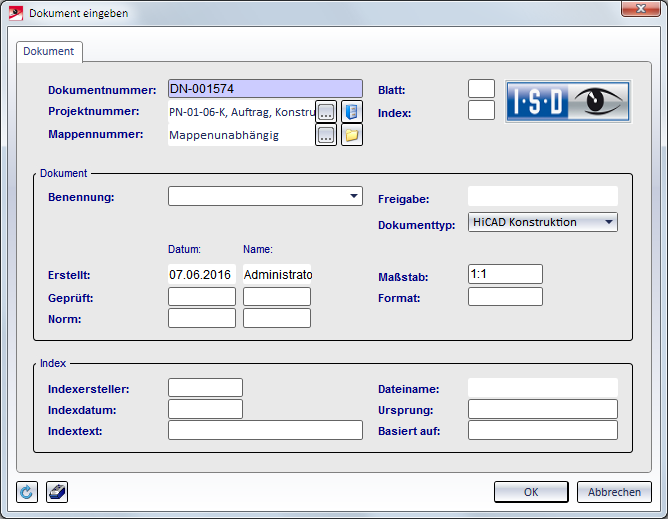

Wenn Sie die Funktion wählen, öffnet sich die Maske Dokument eingeben.

Verschiedene Felder, z. B. Datum und Name, werden automatisch ausgefüllt. Die Einträge der Felder Dokumentnummer und Benennung werden im Eigenschaftsfenster des ICN und in der Stückliste angezeigt.

Wenn Sie das Dokument klassifizieren möchten, aktivieren Sie die Schaltfläche Klassifizierung und weisen Sie dem Dokument dort eine markierte Klasse zu. Das Dokument bekommt nun eine zusätzliche Karteikarte mit der Maske, die zur ausgewählten Klasse gehört.

Wenn Sie alle Angaben gemacht haben, speichern Sie die Einträge mit OK.

• Die Vorbelegung der Werte für Dokumenttyp und Benennung in der Maske Dokumenteingabe lassen sich auch konfigurieren
• Die Dokumentnummer können Sie manuell eingeben oder mit dem Generierungsprogramm  (im Verzeichnis ...\exe) automatisch generieren lassen.
• Beachten Sie die Hinweise zur Klassifizierung
