Thema: HELiOS in HiCAD

Neukonstruktion mit Datenbank, mit neuem Artikelstamm

Konstruktion > Neu/Öffnen > Artikel...

Mit dieser Funktion legen Sie eine neue Konstruktion mit Artikel- und Dokumentenstamm an. Wenn Sie eine Konstruktion mit Artikelstamm in der HELiOS-Datenbank speichern, wird defaultmäßig eine Bauteil-Konstruktion Verknüpfung zwischen der Konstruktion (Dokumentenstamm) und dem Artikelstamm erstellt. Sie können aber auch eine andere Verknüpfung für diesen Vorgang wählen. Die zugrundeliegende Verknüpfung ist in HiCAD-Variablen festgelegt. Diese können Sie im HELiOS Desktop in den HELiOS Optionen ändern und zwar unter Datenbank auf der Registerkarte HiCAD.

Anlegen eines Artikelstamms

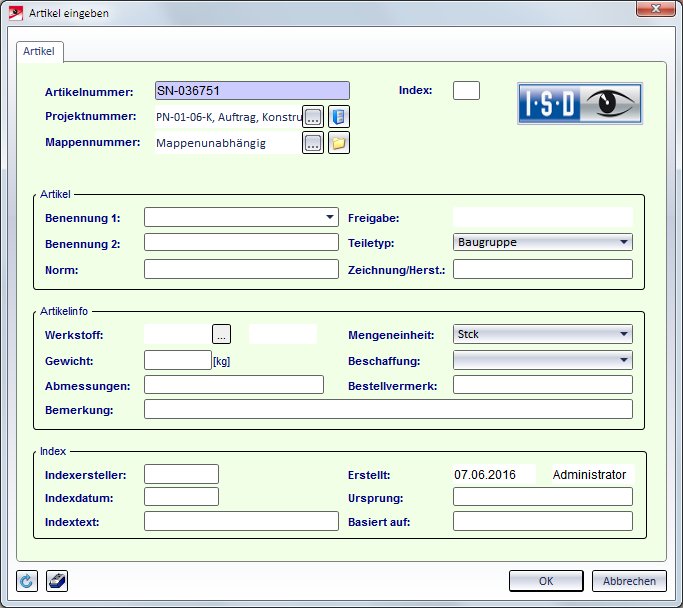

1. Tragen Sie die Daten in die Eingabemaske ein.
2. Wenn Sie das Bauteil klassifizieren möchten, aktivieren Sie die Schaltfläche  Klassifizierung.
3. Weisen Sie dem Bauteil eine Klasse durch Aktivierung der entsprechenden Checkbox zu. Das Bauteil bekommt nun eine zusätzliche Karteikarte mit der Maske, die zur ausgewählten Klasse gehört.
4. Speichern Sie die Einträge mit OK.

Hinweise:

• Beachten Sie die Hinweise zur Klassifizierung
• Die Vorbelegungen der Werte für Teiletyp und Benennung lassen sich auch konfigurieren
• Wenn Sie die HiCAD-HELiOS Standardlösung aktiviert haben und ein 3D-Hauptteil mit Artikelstamm in der Konstruktion geöffnet haben, können Sie den Artikelstamm des 3D-Hauptteils direkt übernehmen.
