Thema: Katalogeditor

Anwenderwerkstoffe

Wenn Sie benutzerspezifische Werkstoffkataloge anlegen wollen, dann beachten Sie bitte die Bedeutung der Schraffurangaben:

0	Dem Werkstoff wird eine leere Schraffur (d. h. keine Linien) zugeordnet.
-1	Dem Werkstoff wird keine Schraffur zugeordnet.
nn	Dem Werkstoff wird eine Schraffur mir parallelen Linien zugewiesen. Anstelle von nn ist der Schraffurcode einzugeben, z. B. 22.
10000nn	Dem Werkstoff wird eine Musterschraffur zugeordnet. Anstelle von nn ist die Position des Mustersymbols in der Datei SYMTAB.SZA (im HiCAD sys-Verzeichnis) anzugeben, z. B. 1000034.

Tabelle Werkstoffe-Bauwesen

Wenn Sie Teilen in HiCAD Materialien aus der Tabelle Werkstoffe-Bauwesen zuordnen, dann wirkt sich dies auch auf die Zeichnungsableitung aus.

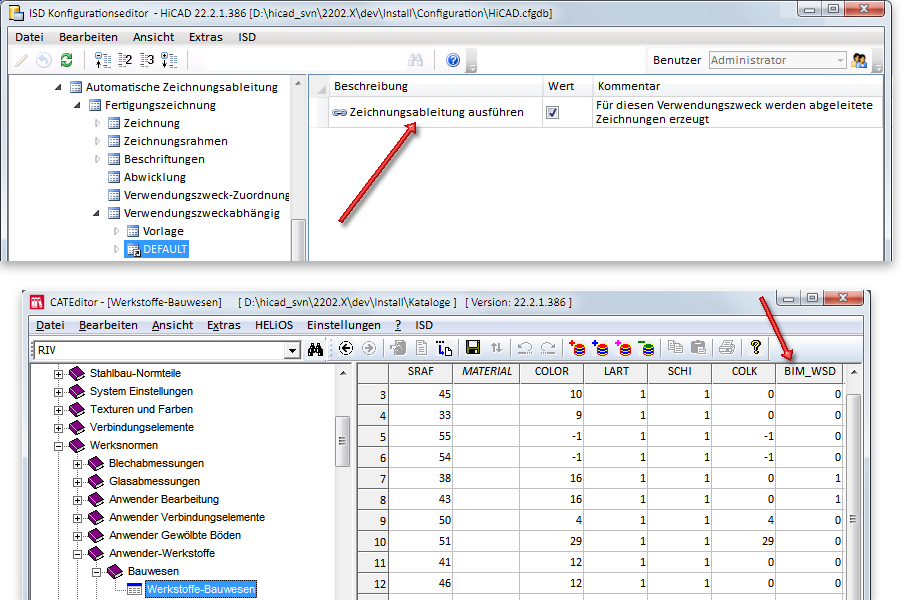

Neben der Einstellung bei den Verwendungszwecken im Konfigurationsmanagement (unter Automatische Zeichnungsableitung > Fertigungszeichnung > Verwendungszweckabhängig > name, wobei name der Name des jeweiligen Verwendungszweckes ist) ist für die Zeichnungsableitung auch der Wert in der Spalte BIM_WSD von Bedeutung. Ist für den Werkstoff eines Teils in der Spalte BIM_WSD eine 0 eingetragen, dann wird unabhängig von den Einstellungen im Konfigurationsmanagement keine Zeichnung abgeleitet.

Es gilt also:

Zeichnungsableitung ausführen keine Zeichnungsableitung
Zeichnungsableitung ausführen + BIM_WSD = 0 keine Zeichnungsableitung
Zeichnungsableitung ausführen + BIM_WSD = 1 Zeichnungsableitung wird ausgeführt

Hinweise:

Die Spalte BIM_WSD gibt es ausschließlich in der Tabelle Werkstoffe-Bauwesen.
Die Einstellungen der Spalte BIM_WSD gelten (unabhängig vom Spaltennamen) für die Zeichnungsableitung sowohl ohne als auch mit BIM.
