Thema: Katalogeditor

Tabelle kopieren

Mit dieser Funktion können Sie eine Tabelle einschließlich aller Daten kopieren und die Kopie dann abändern. Auf diese Weise lassen sich aus bereits vorhandenen Normteilen neue Normteile des gleichen Typs ableiten. Beispielsweise können aus einer bereits vorhandenen Tabelle mit Schrauben oder Muttern einer bestimmten DIN schnell Tabellen für Schrauben/Muttern einer ähnlichen DIN abgeleitet werden.

So erstellte Normteile verhalten sich im Wesentlichen so wie die Normteile der Ausgangstabelle. Beispielsweise lassen sie sich mit derselben Funktion einbauen und ihre Darstellung lässt sich analog umschalten.

Ist beispielsweise die Ausgangstabelle eine Tabelle mit Schrauben, dann ist auch die Kopie eine Tabelle mit Schrauben.

Bitte beachten Sie:

Kopieren lassen sich nur Normteiltabellen, also beispielsweise die Tabellen der Kataloge Halbzeuge, Verbindungselemente oder Werksnormen > Anwender Verbindungselemente.

Tabellen der Kataloge Bearbeitung allgemein, Systemeinstellungen und Werksnormen > Anwender Bearbeitung können nicht kopiert werden. Für diese Tabellen steht die Funktion nicht zur Verfügung.

Die Kopien von Tabellen werden immer im Katalog Werksnormen abgelegt.

So gehen Sie vor:

Wählen Sie die Tabelle aus, die Sie kopieren wollen, z. B. die Tabelle Verbindungselemente > Muttern > Vierkantmuttern > DIN 557.
Rufen Sie die Funktion Tabelle kopieren auf - entweder über Extras > Tabelle in der Menüleiste oder über das Kontextmenü der Tabelle.

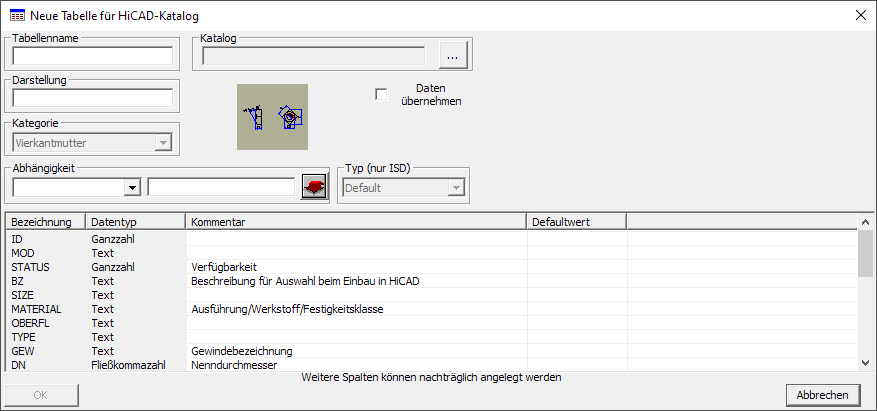

Das Dialogfenster Neue Tabelle für HiCAD-Dialog wird angezeigt.

Parameter	Bedeutung
Tabellenname	Geben Sie hier den Dateinamen der Tabelle ein, d. h. den Namen der IPT-Datei. Diese Datei wird immer im HiCAD Verzeichnis KATALOGE > WERKSNORMEN gespeichert.
Darstellung	Legen Sie hier einen Alias-Namen für die Tabelle fest. Dieser Name wird angezeigt, wenn Sie in HiCAD auf die Werksnormkataloge zugreifen.
Katalog	Hier wählen Sie den Katalog aus, in dem die Kopie der Tabelle bei der Auswahl im Katalogeditor und auch in HiCAD angezeigt werden soll. Dies hängt vom Normteiltyp der Ausgangstabelle ab. Haben Sie beispielsweise im Katalog Verbindungselemente > Muttern > Vierkantmuttern die Tabelle DIN 557 gewählt, dann lässt sich die Kopie nur unter Anwender Verbindungselemente > Anwender Muttern und dort vorhandenen Unterordnern anzeigen.
Daten übernehmen	Durch Aktivieren dieser Checkbox lässt sich festlegen, dass alle Daten der Ausgangstabelle vollständig in die Kopie übernommen werden.
Kategorie	Die Kategorie lässt sich nicht ändern, sie ist durch die Ausgangstabelle festgelegt.
Abhängigkeit	HiCAD-Tabellen können Abhängigkeiten zu anderen HiCAD-Tabellen enthalten, z. B. zu Geometrie, Gewinde oder Material (Ausführung/Werkstoff/Festigkeitsklasse). Sollen Abhängigkeiten definiert werden, dann gehen Sie folgendermaßen vor: Wählen Sie in der Listbox aus, womit die Tabelle verknüpft werden soll, z. B. Gewinde. Der Katalogeditor zeigt dann automatisch eine Liste der Gewindetabellen an. Wählen Sie die gewünschte Tabelle aus und verlassen Sie das Auswahlfenster mit OK. Der Name der gewählten Tabelle wird im Eingabefeld angezeigt. Diese Abhängigkeit muss nun noch explizit bestätigt werden. Klicken Sie auf das Pfeilsymbol . Die Abhängigkeit wird grün markiert.

Haben Sie die erforderlichen Daten eingegeben, dann klicken Sie auf OK.

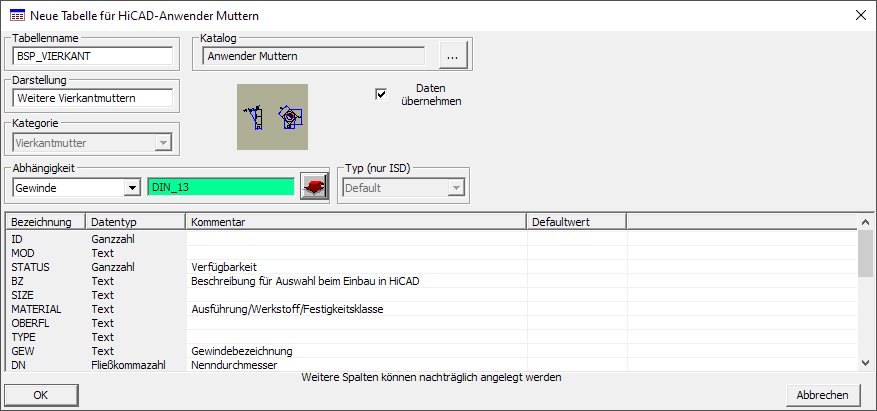

Die Kopie der gewählten Tabelle wird angelegt. Nehmen wir an, Sie haben die folgenden Daten im Dialogfenster eingegeben:

Nach einem Klick auf OK, wird eine Kopie der Tabellendatei DIN_557.IPT (HiCAD Verzeichnis KATALOGE > VERBINDUNGSELEMENTE) erzeugt mit Übernahme aller Daten. Die Kopie wird unter dem Namen BSP_VIERKANT.IPT im HiCAD Verzeichnis KATALOGE > WERKSNORMEN gespeichert.

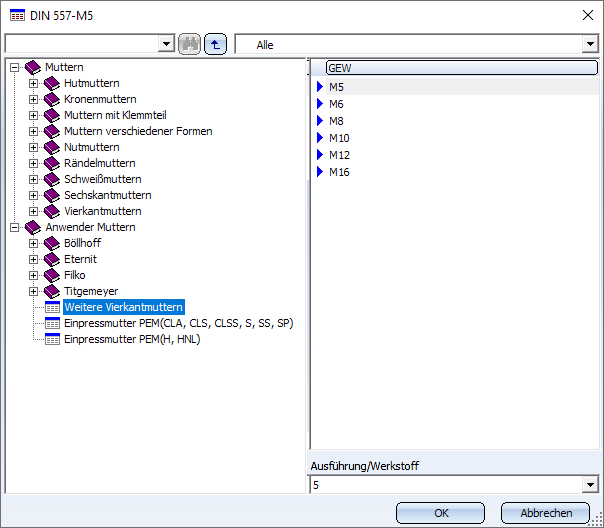

Im Katalogeditor und in HiCAD finden Sie die Kopie unter Anwender Muttern > Weitere Vierkantmuttern.

Für die Tabellenkopie gilt Folgendes:

Die Kopie übernimmt alle Daten der Ausgangstabelle unverändert - sofern die Checkbox Daten übernehmen aktiv ist.
TableID und ItemID werden neu generiert.
Verknüpfungen zu Artikelstammdaten werden nicht in die Kopie übernommen.
Die Verknüpfungen der Spalten zu Teileattributen werden in die Kopie übertragen.
Die Verknüpfungen der Spalten zu HELiOS Attributen werden in die Kopie übertragen.
