Thema: HiCAD Stahlbau

Laschenanschluss

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Stirnseite an Steg-/Flanschseite > Lasche > Laschenanschluss (1310)

Mit dieser Funktion verbinden Sie zwei Profile mit einem Laschenanschluss. Der Anschluss besteht - je nach Einbauart - aus ein oder zwei geschraubten oder geschweißten Blechlaschen und kann wahlweise mit oder ohne Steifen erzeugt werden. Die zu verbindenden Profile müssen I- oder U-Profile sein.

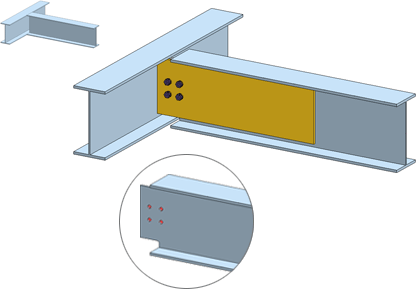

Profile mit Laschenanschluss, Anschlussart: Ausklinkung (oben links: Ausgangsprofile)

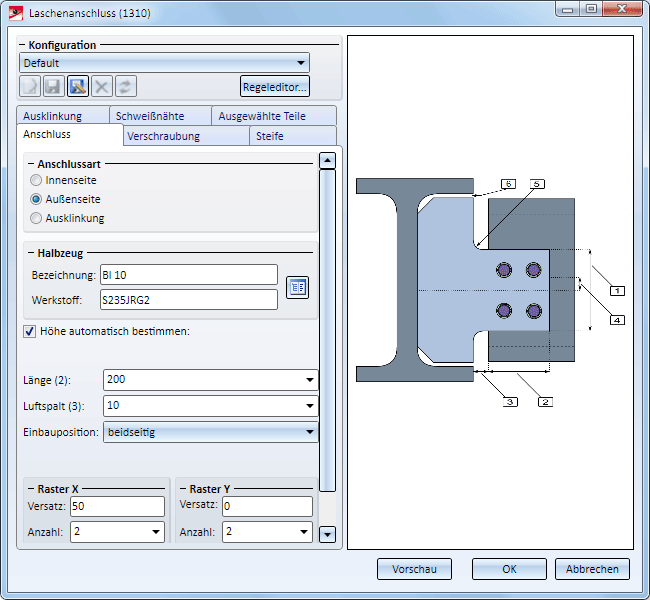

Identifizieren Sie die beiden zu verbindenden Profile. Das Dialogfenster für Laschenanschlüsse wird angezeigt.

Konfigurationen verwalten

Konfigurationen für Laschenanschlüsse lassen sich speichern, sodass Sie jederzeit wieder auf Ihre individuellen Konfigurationen zugreifen können.

Mehr zur Konfiguration

Lasche konfigurieren

Die Konfiguration des Laschenanschlusses erfolgt über die Registerkarten des Dialogfensters.

Ausgewählte Teile

Hier werden Informationen zu den zuvor identifizierten Profilen angezeigt, beispielsweise Art des Profils, Material, Abmessungen etc. Eingaben und Änderungen sind hier nicht möglich.

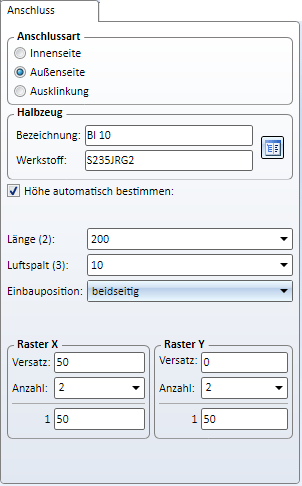

Anschluss

In diesem Bereich bestimmen Sie die Platte.

Anschlussart

Hier wählen Sie, wie das zuerst identifizierte Profil angeschlossen werden soll:

an der Innenseite,
an der Außenseite oder
mit Ausklinkung

Halbzeug

Durch einen Klick auf das Symbol lassen sich Plattentyp und Material direkt in den entsprechenden Normteilkatalogen auswählen.

Höhe und Länge
(Soll HiCAD die Höhe automatisch bestimmen, dann aktivieren Sie die entsprechende Checkbox).
Größe des Luftspaltes (Abstand vom Profil an das angeschlossen wird)
die Einbauposition (beidseitig, nur links, nur rechts)
die y-Position (nicht bei automatischer Höhenbestimmung)

Bohrungsraster

Das Bohrungsraster bestimmt die Anordnung des Bohrbildes für die Verschraubung.

X- und Y-Versatz (Abstand zum Schwerpunkt des Profils)
Anzahl der Bohrungen in X- und Y-Richtung sowie deren Abstand zueinander. Wenn alle Bohrungen einer Richtung denselben Abstand haben sollen, dann können Sie die Eingabe auch vereinfachen. Tragen Sie den Abstandswert einfach in das Feld Alle ändern ein und rücken Sie die Eingabetaste (Enter, Return). Alle Felder werden mit dem eingegebenen Wert gefüllt.

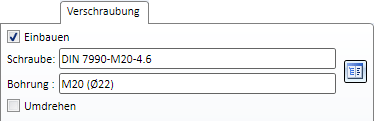

Verschraubung

In diesem Bereich bestimmen Sie die Platte.

Steife

Der Laschenanschluss kann wahlweise mit und ohne Steifen eingebaut werden. Dazu aktivieren oder deaktivieren Sie die entsprechende Checkbox.

Ausklinkung

Haben Sie auf der Registerkarte Anschluss die Anschlussart Ausklinkung gewählt, wird das anzuschließende Profil je nach Einbausituation automatisch ausgeklinkt. Die Optionen für die Ausklinkung legen Sie auf dieser Registerkarte fest.

Art der Ausklinkung

Als Ausklinkungsarten stehen Abbohren oder Radius zur Verfügung. Wählen Sie die gewünschte Option und geben Sie den Ausrundungsradius ein.

Länge, Höhe

Sie können zwischen automatischer und manueller Eingabe von Länge und Höhe der Ausklinkung wählen. Bei der automatischen Ermittlung werden genormte minimal mögliche Werte für Höhe und Länge - unter Berücksichtigung des eingegebenen minimalen Flanschabstandes - gewählt. Folgende Optionen stehen zur Verfügung:

Automatisch am Anschlussprofil
Geben Sie den Ausrundungsradius R, den Abstand vom Steg aS und den Mindestabstand aF vom Flansch an.

Eingabe mit Anschlussprofil
Anstelle des Mindestabstandes vom Flansch geben Sie die Länge L und die Höhe H der Ausklinkung an.

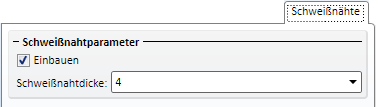

Schweißnaht

Hier bestimmen Sie durch Aktivierung der entsprechenden Checkbox, ob der Einbau mit oder ohne Schweißnaht erfolgen soll. Beim Einbau mit Schweißnaht geben Sie außerdem die Dicke der Schweißnaht an.

Hinweise:

Durch einen Klick auf die Schaltfläche Vorschau können Sie sich eine Vorschau des Anschlusses - auf Basis der aktuell eingegebenen Daten - anzeigen lassen. Wollen Sie die Daten korrigieren, dann nehmen Sie die Änderungen vor und klicken Sie erneut auf Vorschau, um die Vorschau zu aktualisieren. Mit OK wird der Anschluss mit den aktuellen Daten eingebaut und das Dialogfenster geschlossen. Wenn Sie das Dialogfenster mit Abbrechen verlassen wird die Funktion ohne Einbau bzw. ohne Änderung des Anschlusses abgebrochen.
Die Komponenten des Laschenanschlusses werden der Baugruppe des Profils zugeordnet, an das angeschlossen wird.
