Thema: HiCAD Stahlbau

Druckrohranschluss

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Lasche > Druckrohranschluss

Diese Designvariante verbindet

zwei Profile vom Typ I-, L-, T-, U- oder Hohlprofil oder
zwei Stahlbaubleche

mit einem Druckrohr.

Bei der Verbindung von Profilen ist es dabei auch möglich, das Druckrohr an Blechen zu befestigen, die am Profil bereits vorhanden sind.

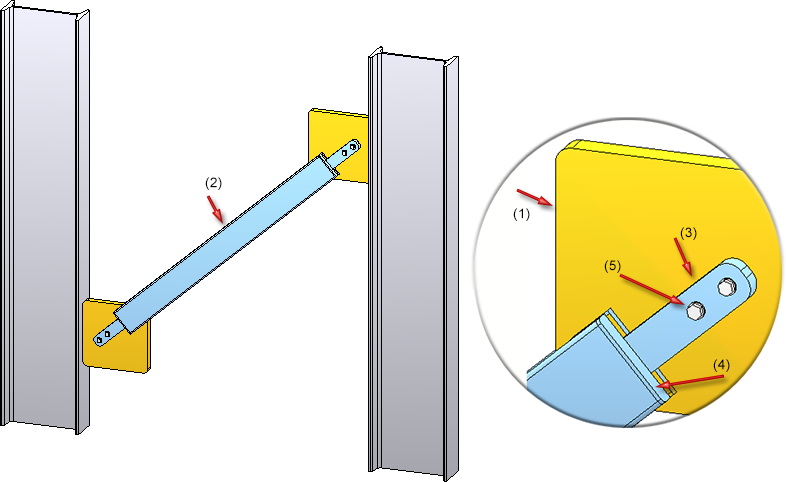

Der erzeugte Anschluss besteht aus

je einem Knotenblech am Profil (1) - sofern keine Bleche verwendet werden, die am Profil bereits vorhanden sind oder der Einbau von Knotenblechen deaktiviert wurde,
dem Verbindungsrohr mit Ausklinkung (2) und ggf. Deckplatten (4).
je einem Anschlussblech am Druckrohr (3) oder einem T-Profil sowie
je einer Verschraubung (optional) des Knoten- und Anschlussbleches (5)

Nach dem Aufruf der Funktion wird das Dialogfenster Druckrohranschluss angezeigt.

Die Konfiguration des Druckrohranschlusses erfolgt über mehrere Registerkarten:

Profile,
Geometrie,
Befestigung,
Druckrohr und
Schweißnähte.

Favoriten
Die Einstellungen des Dialoges lassen sich als Favoriten speichern und jederzeit wiederverwenden. Dazu klicken Sie unten links im Dialogfenster auf das Symbol , um das Kontextmenü zu aktivieren. Mehr zur Favoritenverwaltung finden Sie in den HiCAD Grundlagen unter Favoriten.

Schaltflächen

Vorschau	Bei geöffnetem Dialogfenster können Sie sich über den Vorschau-Button eine Vorschau auf den durch die aktuellen Einstellungen erzeugten Druckrohranschlusses anzeigen lassen. Dabei können Sie den Bildausschnitt mit den Zoomfunktionen auch vergrößern und verkleinern.
OK	Sie starten die Generierung des Druckrohranschlusses mit OK. Der Stand der Generierung wird in der Statusleiste durch einen Fortschrittsbalken gekennzeichnet.Nach der Generierung des Druckrohranschlusses wird das Dialogfenster geschlossen.
Abbrechen	Mit Abbrechen wird das Dialogfenster ohne Generierung des Druckrohranschlusses geschlossen.

Hinweise:

Knotenbleche (sofern von der Variante erzeugt) samt Schweißnähten werden den Baugruppen der jeweiligen Profile zugeordnet. Ist eine solche Baugruppe nicht vorhanden, dann wird sie angelegt - mit dem Profil als Baugruppenhauptteil.
Alle anderen Elemente des Druckrohranschlusses werden in einer Baugruppe mit dem Namen Baugruppe Druckrohr zusammengefasst.

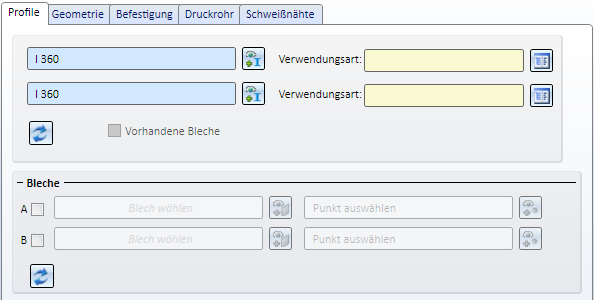

Registerkarte Profile

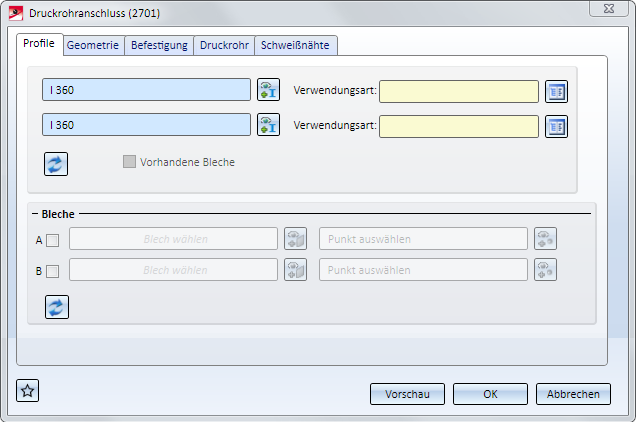

Auf dieser Registerkarte bestimmen Sie, welche Profile oder Bleche durch ein Druckrohr miteinander verbunden werden sollen. Im Fall von Profilen, kann die Verbindung die Knotenbleche für den Anschluss mitbringen oder es können alternativ auch am Profil bereits vorhandene Bleche als Knotenbleche verwendet werden.

Verbinden von Profilen

Wählen Sie – ggf. nach einem einen Klick auf - die gewünschten Profile aus. Für jedes der Profile kann auch eine Verwendungsart aus dem Katalog ausgewählt werden. Erlaubte Profiltypen sind:

I-Profile,
L-Profile,
U-Profile,
T-Profile und
Hohlprofile.

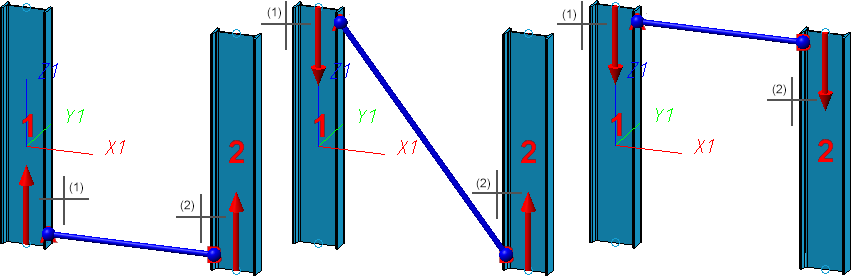

Nach der Auswahl der Profile wird die Lage des Druckrohranschlusses (in Abhängigkeit von den aktuellen Einstellungen) in der Konstruktion visualisiert. Beachten Sie, dass das gewählte Profilende die Lage des Druckrohranschlusses beeinflusst, z.B.

Mit dem Symbol lassen sich die Einstellungen auf dieser Registerkarte zurücksetzen.

Verbinden von Profilen mit Befestigung an vorhandenen Blechen

Soll das Druckrohr an Blechen befestigt werden, die an den Profilen bereits vorhanden sind, dann können Sie zusätzlich zu den Profilen die entsprechenden Bleche auswählen. Dazu aktivieren Sie im Bereich Bleche jeweils die entsprechende Checkbox, wählen das Blech aus und bestimmen einen Punkt für die Mitte des Bohrungsrasters der Befestigung.

Beachten Sie dabei bitte Folgendes:

Die gewählten Bleche müssen am Profil liegen. A ist das Blech am ersten Profil, B das Blech am zweiten Profil.
Wird kein Punkt für die Mitte des Bohrungsrasters bestimmt, bzw. die Punktbestimmung abgebrochen, dann wird die entsprechende Checkbox unter Bleche automatisch deaktiviert.
Die Optionen für den Einbau von Knotenblechen auf der Registerkarte Befestigung sind in diesem Fall gesperrt.

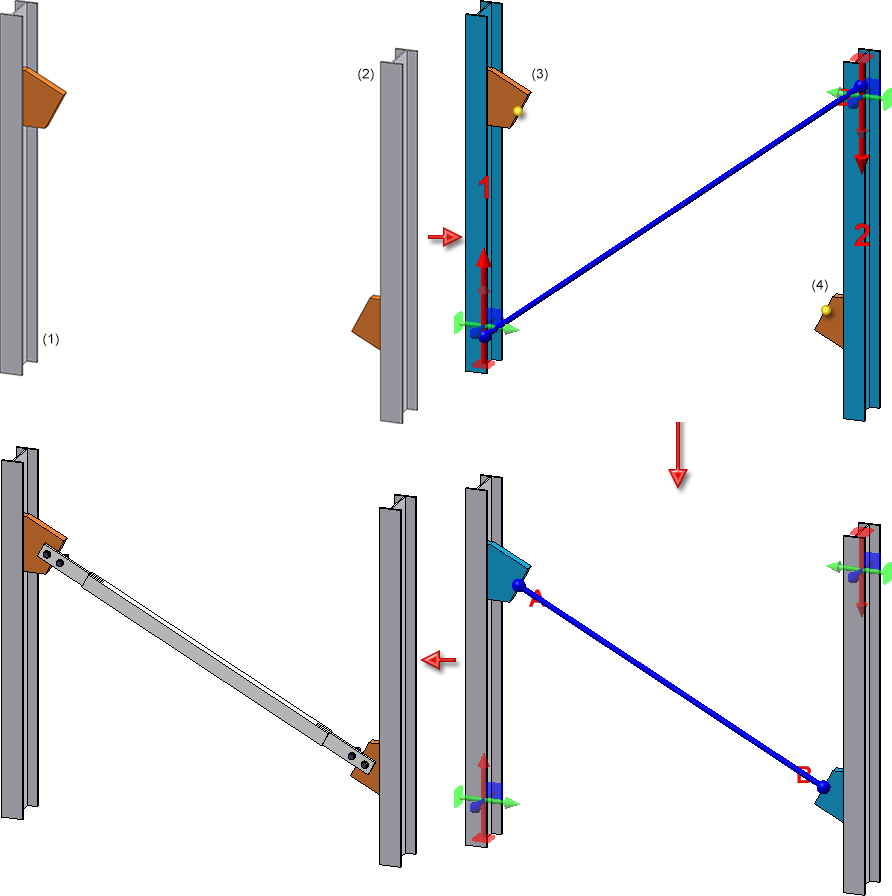

In der folgenden Abbildung wurden zunächst die beiden Profile (1) und 82) identifiziert. Danach ist im Dialogfenster unter Bleche die Checkbox A aktiviert worden. Als Blech wurde das Knotenblech (3) am ersten Profil gewählt und als Punkt der Mittelpunkt der Knotenblechkante. Danach wurde analog für Blech B (4) verfahren.

Verbinden von Blechen

Wollen Sie das Druckrohr grundsätzlich zwischen Blechen - unabhängig von Profilen - einbauen - dann aktivieren Sie die Checkbox Vorhandene Bleche. Aktivieren Sie dann im Bereich Bleche jeweils die entsprechende Checkbox, wählen das Blech aus und bestimmen einen Punkt für die Mitte des Bohrungsrasters der Befestigung.

Beachten Sie dabei bitte Folgendes:

Wird kein Punkt für die Mitte des Bohrungsrasters bestimmt, bzw. die Punktbestimmung abgebrochen, dann wird die entsprechende Checkbox unter Bleche automatisch deaktiviert.
Die Bleche müssen parallel zueinander sein und die Punkte müssen in einer Ebene liegen.
Die Optionen für den Einbau von Knotenblechen auf der Registerkarte Befestigung sind in diesem Fall gesperrt.

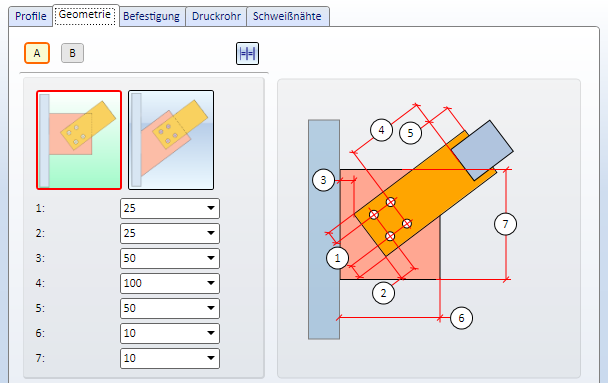

Registerkarte Geometrie

Hier bestimmen Sie , wie das Druckrohr an die Profile angeschlossen werden soll. Dies kann über die Schaltflächen und getrennt für den Anschluss am ersten Profil und den Anschluss am zweiten Profil erfolgen. Sollen für beide Anschlüsse die gleichen Parameter verwendet werden, dann klicken Sie auf . Dadurch werden die Einstellungen des aktiven Anschlusses auch für den anderen Anschluss übernommen.

Zum Einbau des Knotenbleches stehen zwei Verfahren zur Verfügung:

	Das Knotenblech wird senkrecht an das jeweilige Profil angeschlossen.
	Das Knotenblech wird in Richtung des Druckrohres eingebaut und am Profil angeschnitten.

Die erforderlichen Abmessungen sind:

(1)	Abstand des Bohrungsrasters von der linken/rechten Kante des Anschlussbleches (bezogen auf das Zentrum der Bohrung)
(2)	Abstand des Bohrungsrasters vom der Unterkante des Anschlussbleches
(3)	Abstand des Anschlussbleches vom Profil
(4)	Abstand des Bohrungsrasters vom Druckrohr
(5)	Abstand zwischen Anschlussblech und Druckrohr (nicht bei Anschluss von T-Profilen)
(6)	Breite des Knotenbleches
(7)	Höhe des Knotenbleches

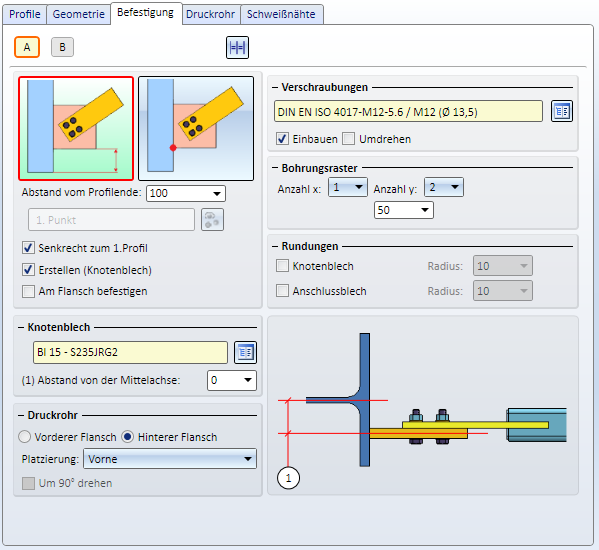

Registerkarte Befestigung

Hier bestimmen Sie, wie.Knoten- und Anschlussbleche eingebaut und befestigt werden sollen. Dies kann über die Schaltflächen und getrennt für den Anschluss am ersten Profil und den Anschluss am zweiten Profil erfolgen. Sollen für beide Anschlüsse die gleichen Parameter verwendet werden, dann klicken Sie auf . Dadurch werden die Einstellungen des aktiven Anschlusses auch für den anderen Anschluss übernommen.

Zur Bestimmung der Lage des Knotenbleches stehen zwei Verfahren zur Verfügung:

Es wird der Abstand vom Profilende eingegeben.

Der Abstand wird durch einen Punkt festgelegt.

Durch Aktivierung der entsprechenden Checkboxen bestimmen Sie, ob das Knotenblech

eingebaut oder das Druckrohr direkt an den Flansch angeschlossen werden soll,
am jeweiligen Anschluss senkrecht zum Profil eingebaut werden soll und
am Flansch befestigt werden soll.

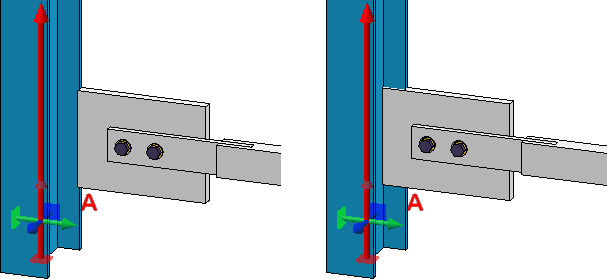

Links: Befestigung am Flansch, Rechts: ohne

Die weiteren Parameter:
Knotenblech	Wählen Sie das gewünschte Knotenblech nach einem Klick auf das Symbol im Normteilkatalog aus. Geben Sie bei Bedarf den Versatz zum Profil ein. Dies ist der Abstand zwischen der Blech- und der Profilachse.
Verschraubungen	Hier bestimmen Sie, ob und wie Knoten- und Anschlussblech verschraubt werden sollen. Dazu klicken Sie auf das Symbol und stellen dann die Komponenten der Schraubverbindung zusammen. Die Bestimmung erfolgt analog zur Funktion 3D-Verschraubung. Die Verschraubung wird nur dann eingebaut, wenn die Checkbox Einbauen aktiv ist. Darüber hinaus haben Sie die Möglichkeit, durch Aktivieren der Checkbox Umdrehen die Richtung der Verschraubung zu ändern.

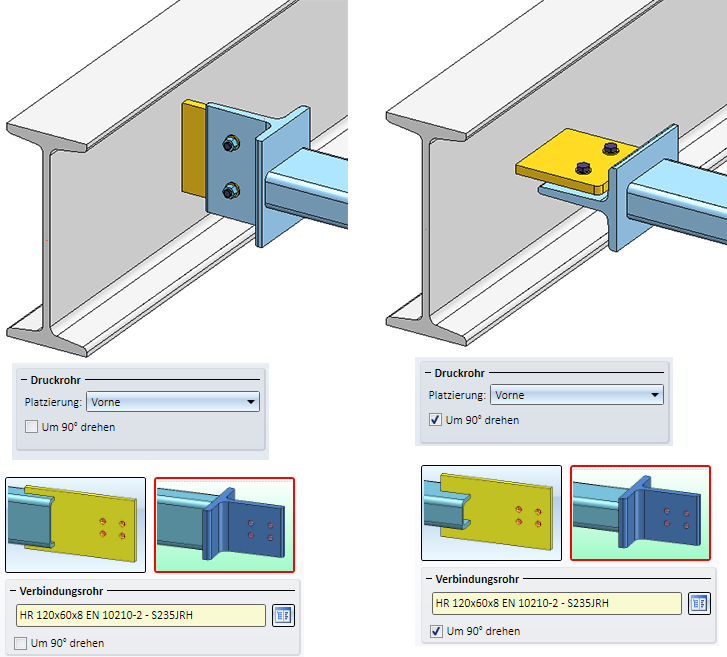

Druckrohr	Hier können Sie festlegen, ob das Knotenblech am vorderen oder hinteren Flansch und das Druckrohr vorne oder hinten am Anschlussblech bzw. T_Profil befestigt werden soll. Darüber hinaus können - durch Aktivieren der entsprechenden Checkbox Knotenblech samt Anschlussblech bzw. T-Profil um 90° gedreht werden. Soll auch das Verbindungsrohr um 90° gedreht werden, dann aktivieren Sie die entsprechende Checkbox auf der Registerkarte Druckrohr.
Bohrungsraster	Das Bohrungsraster bestimmt die Anordnung der Verschraubung von Knoten- und Anschlussblech. Geben Sie hier die Anzahl der Bohrungen in X- und Y-Richtung (max. 2) sowie deren Abstand zueinander an. Wenn alle Bohrungen einer Richtung denselben Abstand haben sollen, dann können Sie die Eingabe auch vereinfachen. Tragen Sie den Abstandswert einfach in das Eingabefeld ein und klicken Sie auf das Symbol Alle Distanzen gleich .
Rundungen	Sollen Knoten- und/oder Anschlussblech gerundet werden, dann aktivieren Sie hier die entsprechende Checkbox und geben Sie den Rundungsradius ein.

Beachten Sie, dass die Optionen für Knotenbleche nicht zur Verfügung stehen, wenn Sie auf der Registerkarte Profile, die Verwendung vorhandener Bleche gewählt haben.

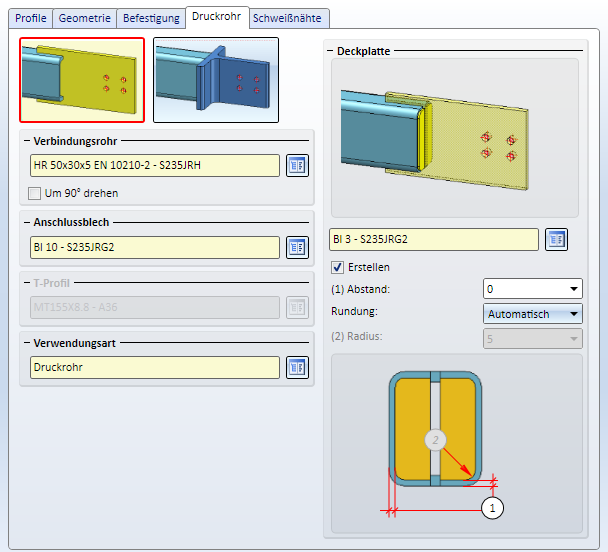

Registerkarte Druckrohr

Auf dieser Registerkarte legen Sie die Parameter für das Verbindungsrohr und das Anschlussblech fest. Anstelle eines Anschlussbleches, dass in das Rohr "hineinragt", kann auch ein T-Profil verwendet werden, das auf das Druckrohr aufgesetzt wird.Wahl des Verbindungsrohres und des Anschlussbleches.

Aktivieren Sie das gewünschte Verfahren - Anschlussblech oder T-Profil - und wählen Sie das gewünschte Verbindungsrohr im Katalog aus. Soll der Anschluss um 90° gedreht werden, dann aktivieren Sie die entsprechende Checkbox.

Anschlussblech

Wählen Sie das gewünschte Anschlussblech im Katalog aus.

Zusätzlich können Sie festlegen, dass das Verbindungsrohr mit einer Deckplatte versehen werden soll. ,Falls ja, aktivieren Sie im Bereich Deckplatte die Checkbox Erstellen und geben Sie den Abstand (1) der Deckplatte vom Rand des Verbindungsrohres an. (5).ie Distanz zum Verbindungsrohr an. Druckrohr an. Wählen Sie die Option für die Rundung der Deckplatte in der Listbox aus. Möglich sind:

Nicht runden,
Automatische Bestimmung des Rundungsradius durch HiCAD,
Gezielte Angabe des Rundungsradius.

T-Profil

Wählen Sie das gewünschte T-Profil im Katalog aus.

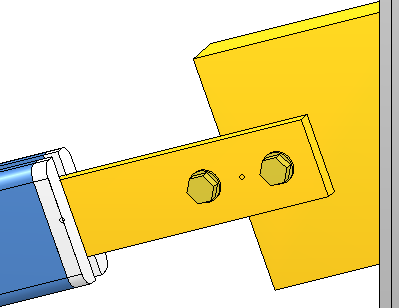

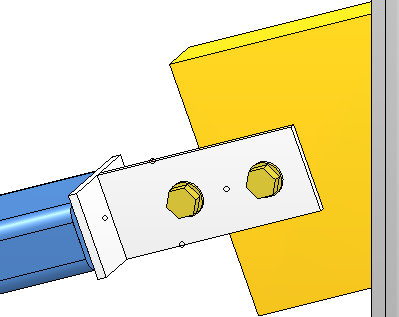

Links: Anschlussblech * Deckplatte für Verbindungsrohr, Rechts: T-Profil

Der Baugruppe Druckrohr können Sie eine Verwendungsart zuordnen. Wählen Sie die Verwendungsart im Katalog aus.

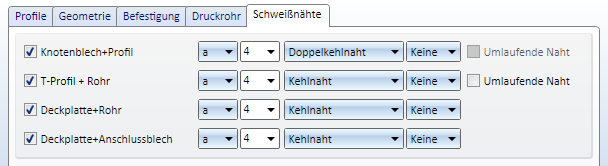

Registerkarte Schweißnähte

Auf dieser Registerkarte legen Sie fest, welche Schweißnähte erzeugt werden sollen.

Legen Sie durch Aktivierung der entsprechenden Checkboxen fest, wo Schweißnähte erzeugt werden sollen. Für jede Kante kann der Typ der Dickenbezeichnung, die Schweißnahtdicke, der Schweißnahttyp und die Prüfkategorie gewählt werden. Sollen umlaufende Nähte - falls unterstützt - erzeugt werden, dann aktivieren Sie die entsprechende Checkbox.
