Thema: HiCAD Stahlbau

Gitterroststufen

Stahlbau > Hilfen > Versch...> Stufe 24531

Mit dieser Funktion bauen Sie einzelne Gitterroststufen nach DIN 24531 als Hauptteil ein.

1. Wählen Sie in der Auswahlliste zunächst die gewünschte Stufengröße aus. Die Einträge haben die Form

SP30-30-600x240 (Beispiel)

Der erste Wert (SP30) steht für die Tragstabshöhe: SP30

Der zweite Wert (30) für die Maschennennweite: 30

Die beiden letzten Werte bestimmen die Grundfläche der Stufe: 600x240

2. Nach der Auswahl der Stufe wählen Sie in der Listbox unten im Auswahlfenster das gewünschte Material.
3. Verlassen Sie das Auswahlfenster mit OK. HiCAD blendet eine grafische Vorschau der Gitterroststufe ein.
4. Bestimmen Sie einen Passpunkt auf der Gitterroststufe oder wählen Sie mit der rechten Maustaste den Nullpunkt des Teilekoordinatensystems.
5. Bestimmen Sie die Lage des zuvor bestimmten Passpunktes in der Konstruktion. Wollen Sie hier den Ursprung des aktiven Koordinatensystems wählen, dann drücken Sie einfach die rechte Maustaste und wählen Sie die Funktion Ursprung.
6. Sie können dann weitere Stufen des gewählten Typs einbauen oder die Funktion mit der mittleren Maustaste (ESC) beenden.

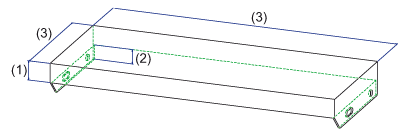

Tragstabshöhe (1), Maschennennweite (2), Grundfläche der Stufe (3)

Um eine Gitterroststufe als Nebenteil einzubauen, wählen Sie die Funktion Stufe 24531, Nebenteil .
