Thema: HiCAD Stahlbau

Betontreppe

Andockfenster Bauwesen-Funktionen > Stahlbau > Treppen + Geländer > Treppen > Betontreppe

Mit dieser Designvariante lassen sich DIN-gerechte Betontreppen in die HiCAD-Konstruktion einbauen.

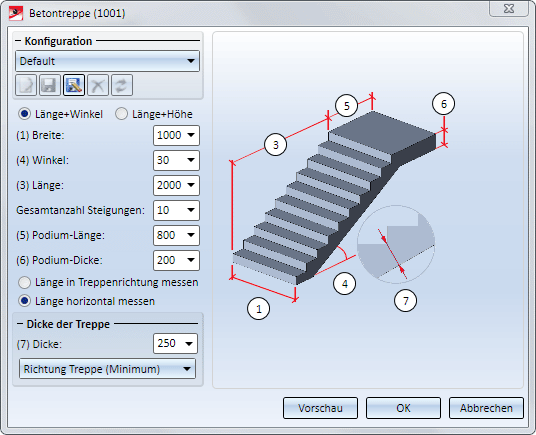

Dialogfenster Betontreppe (1101)

Konfigurationen verwalten

Konfigurationen für Betontreppen lassen sich speichern, sodass Sie jederzeit auf Ihre individuellen Konfigurationen zugreifen können.

Folgende Funktionen und Informationen stehen Ihnen zur Verwaltung der Konfigurationen zur Verfügung:

	Umbenennen der aktuellen Konfiguration
	Speichern der Konfiguration
	Speichern der Konfiguration unter einem andern Namen
	Löschen der Konfiguration
	Zurücksetzen der Eingabefelder auf den zuletzt in der Konfiguration gespeicherten Stand.
	Hinweis darauf, dass die aktuelle Konfiguration geändert, aber noch nicht gespeichert wurde.
	Kennzeichnung einer fehlerhaften Eingabe

Um eine Konfiguration zu laden, wählen Sie diese einfach in der Listbox aus. Um eine neue Konfiguration zu erstellen, laden Sie eine bereits vorhandene Konfiguration. Speichern Sie diese unter einem anderen Namen und ändern Sie dann diese Kopie.

Mehr zur Konfiguration

Mit dem Regeleditor lassen sich kundenspezifische Konfigurationen definieren - unter Berücksichtigung stahlbauspezifischer Normen und Konstruktionsrichtlinien (Regeln). Dieser Regeleditor erfordert Programmierkenntnisse - insbesondere Kenntnisse der API - und sollte daher nur von Anwendern mit entsprechender Erfahrung verwendet werden.

Betontreppe konfigurieren

Bei der Bestimmung der Treppe haben Sie die Wahl zwischen den Optionen

Länge + Winkel
Länge + Höhe.

Je nach gewählter Option stehen folgende Eingabefelder zur Verfügung:

Parameter		Länge + Winkel	Länge +Höhe
(1)	Breite
(2)	Höhe
(3)	Länge
(4)	Winkel
	Gesamtanzahl der Steigungen
(5)	Podium Länge
(6)	Podium Dicke
(7)	Dicke der Treppe

Die Länge der Treppe kann dabei entweder

in Treppenrichtung (3a) oder
horizontal (3b)

angegeben werden. Aktivieren Sie dazu die gewünschte Option.

Im unteren Bereich des Dialogfensters legen Sie die Dicke der Treppe fest. Dabei können Sie wählen, ob diese

in Treppenrichtung (Minimum) (7a),
in Treppenrichtung (Maximum) (7b) oder
in vertikaler Richtung (7c)

gelten soll.

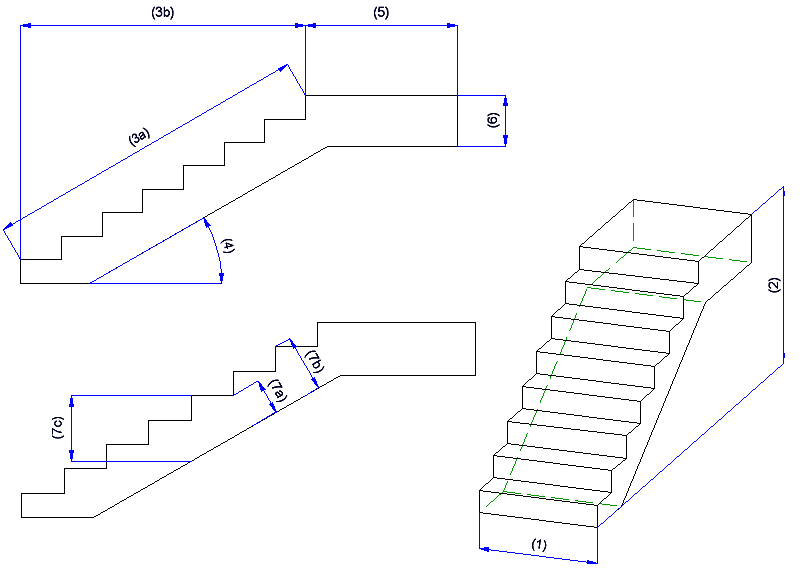

Die nachfolgende Abbildung zeigt eine Betontreppe mit 8 Steigungen und den verschiedenen Treppenparametern.

Wenn Sie das Dialogfenster mit OK verlassen, wird die Treppe mit den angegebenen Werten eingebaut. HiCAD zeigt dazu eine Vorschau der Treppe an. Bestimmen Sie dann einen Passpunkt auf der Treppe und die Lage dieses Punktes in der Konstruktion.

Der Treppe wird automatisch das Material Beton zugewiesen.
