Thema: HiCAD Stahlbau

Beispiel - Normprofil

Stahlbau > Neu > Normprofil

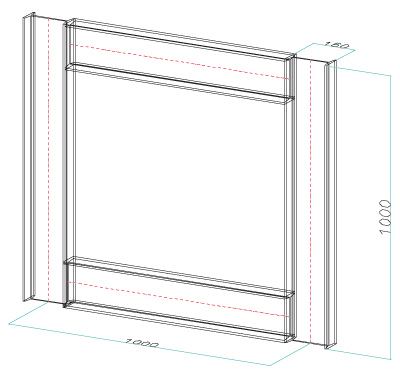

Der Einbau von Normprofilen soll anhand eines Beispiels erklärt werden.

Gehen Sie wie folgt vor:

1. Beginnen Sie eine neue Konstruktion mit der Funktion Konstruktion > Neu.
2. Aktivieren Sie die Registerkarte Stahlbau.
3. Klicken Sie unter Neu auf das Symbol Normprofile . Das Fenster Profilauswahl wird angezeigt.
4. Wählen Sie I-Profile nach DIN 1025-1 mit der Abmessung 160.
5. Verlassen Sie das Fenster mit OK.
6. Die Menüleiste Einbauoptionen wird eingeblendet, und HiCAD fordert die Bestimmung des Profilanfangspunktes an.
7. Im ersten Schritt sollen die beiden senkrechten Profile eingebaut werden.
8. Aktivieren Sie die Option Profil senkrecht zu Bearbeitungsebene einbauen .
9. Aktivieren Sie die Option Profil über Punkt und Länge einpassen .
10. Geben Sie die Profillänge ein, 1000.
11. Bestimmen Sie dann den Anfangspunkt des Profils einfach per Mausklick. Das Profil wird in der angegebenen Länge eingebaut.
12. Geben Sie in der Menüleiste Einbauoptionen den Drehwinkel 90 ein, und klicken Sie auf das Symbol Drehen . Das 1. Profil wird gedreht.
13. Bauen Sie nun - ohne die Einbauoptionen zu verändern -  das zweite Profil ein. Das Profil soll im x-Abstand 1000 zum 1. Profil erzeugt werden. Als Bezugspunkt soll der Anfangspunkt der Profilachse verwendet werden.
14. Geben Sie auf der Tastatur R (Punktoption RELATIV) ein.  Drücken Sie die linke Maustaste, um den Bezugspunkt zu wählen. Identifizieren Sie den isolierten Punkt am Anfang der Profilachse (J mit dem Autopiloten). Geben Sie als x-Distanz den Wert 1000 ein, für die anderen Distanzen 0.

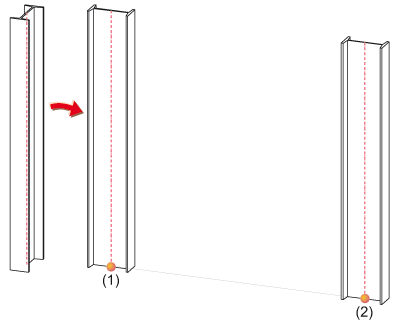

Links: 1. Profil  -  Mitte: 1. Profil gedreht, (1) Bezugspunkt für 2. Profil - Rechts: 2.Profil direkt gedreht, (2) R 100 0 0

Das zweite Profil wird automatisch gedreht, da die Funktion zwischenzeitlich nicht verlassen wurde.

Klicken Sie in der transparenten Symbolleiste auf Gesamtansicht . Der Profileinbau wird dadurch nicht beendet.

15. Nun sollen die beiden anderen Profile eingebaut werden. Es soll derselbe Profiltyp verwendet werden. Die Menüleiste Einbauoptionen ist noch aktiv und HiCAD fordert die Bestimmung des Profilanfangspunktes an.
16. Aktivieren Sie die Option Profil im Raum einbauen .
17. Aktivieren Sie die Option Profil über 2 Punkte einpassen .

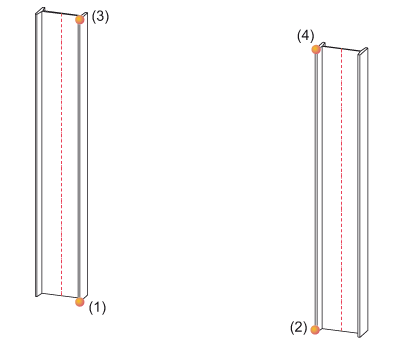

(1) -(2) Anfangs- und Endpunkt des 3. Profils, (3)-(4) Anfangs- und Endpunkt des 4. Profils

18. Bestimmen Sie den Anfangs- und Endpunkt des 3. Profils.
19. Die Lage des 3. Profils stimmt noch nicht, da als Passpunkt der Schwerpunkt gewählt war. Wählen Sie einfach als Passpunkt Unten rechts. Das Profil wird richtig eingepasst.

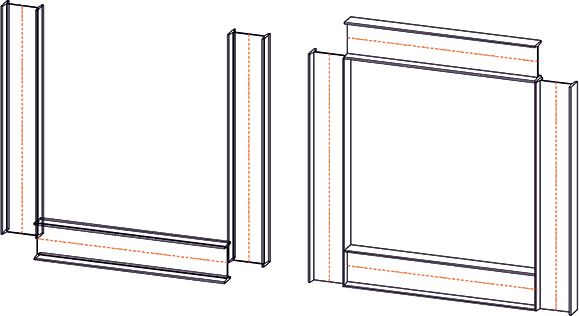

Links: Die Lage von Profil 3 ist noch nicht korrekt   Rechts: Lage von Profil 3 korrigiert, Profil (4) liegt noch falsch

20. Ändern Sie die Optionen nicht und bestimmen Sie den Anfangs- und Endpunkt des 4. Profils. Die Lage des 4. Profils stimmt noch nicht. Wählen Sie in den Einbauoptionen einfach als Passpunkt Oben rechts.
