Raster definieren

Stahlbau > Weitere Funktionen > Einst... > 3D-Raster

Der Einsatz eines Rasters bietet sich insbesondere dann an, wenn mehrere in derselben Ebene liegende Profile eingebaut werden müssen. Beispiele sind Bühnen, Brückenrahmen, Unterkonstruktionen für Parkplätze, Dachkonstruktionen etc. Bei der Bestimmung des Anfangs- und Endpunktes der Profile können Sie dann direkt auf die Rasterpunkte zugreifen. Dies beschleunigt den Einbau.

Zur Konfiguration von Rastern wird das Dialogfenster Raster angezeigt.

Optionen und Schaltflächen
Anzahl	Anzahl der Rasterlinien (Systemachsen) in X- bzw. Y-Richtung
Abstand	Für gleichmäßige Achsenabstände geben Sie im Feld Abstand den Abstand der Achsen ein. Wenn die Abstände der Achsen ungleichmäßig sein sollen, können Sie die Werte direkt in die Tabelle rechts im Fenster eintragen.
Achsenbeschriftung	Hier können Sie den Startwert für eine fortlaufende Achsenbeschriftung angeben. Soll die Beschriftung nicht fortlaufend erfolgen, dann können Sie die Achsenbeschriftung auch direkt in die Tabelle rechts im Fenster eintragen.
Ebenen	Stahlbauraster können aus mehreren Ebenen bestehen. Geben Sie die Anzahl der Ebenen und den Abstand der Ebenen zueinander an.
Überstand	Dieser Wert bestimmt, wie weit die Rasterlinien über den Rand des Rasters hinausragen.
Textparameter	Klicken Sie auf diese Schaltfläche, um die Textparameter für die Achsenbeschriftung festzulegen.
Speichern	Speichern der aktuellen Rastereinstellungen. Die Daten werden unter dem angegebenen Namen mit der Dateinamenserweiterung .RSTR im angegebenen Ordner gespeichert. Voreingestellt ist das HiCAD-Unterverzeichnis Makro3D/Raster. Die RST-Dateien können jederzeit – auch für andere Stahlbaukonstruktionen – wiederverwendet werden.
Laden	Laden eines gespeicherten Rasters (.RSTR).

Optionen und Schaltflächen

Anzahl

Anzahl der Rasterlinien (Systemachsen) in X- bzw. Y-Richtung

Abstand

Für gleichmäßige Achsenabstände geben Sie im Feld Abstand den Abstand der Achsen ein. Wenn die Abstände der Achsen ungleichmäßig sein sollen, können Sie die Werte direkt in die Tabelle rechts im Fenster eintragen.

Achsenbeschriftung

Hier können Sie den Startwert für eine fortlaufende Achsenbeschriftung angeben. Soll die Beschriftung nicht fortlaufend erfolgen, dann können Sie die Achsenbeschriftung auch direkt in die Tabelle rechts im Fenster eintragen.

Ebenen

Stahlbauraster können aus mehreren Ebenen bestehen. Geben Sie die Anzahl der Ebenen und den Abstand der Ebenen zueinander an.

Überstand

Dieser Wert bestimmt, wie weit die Rasterlinien über den Rand des Rasters hinausragen.

Textparameter

Klicken Sie auf diese Schaltfläche, um die Textparameter für die Achsenbeschriftung festzulegen.

Speichern

Speichern der aktuellen Rastereinstellungen. Die Daten werden unter dem angegebenen Namen mit der Dateinamenserweiterung .RSTR im angegebenen Ordner gespeichert. Voreingestellt ist das HiCAD-Unterverzeichnis Makro3D/Raster.

Die RST-Dateien können jederzeit – auch für andere Stahlbaukonstruktionen – wiederverwendet werden.

Laden

Laden eines gespeicherten Rasters (.RSTR).

Haben Sie die gewünschten Rastereinstellungen vorgenommen, dann verlassen Sie das Fenster mit OK. HiCAD zeigt eine Vorschau des Rasters an.

Um das Raster exakt zu positionieren:

Wählen Sie einen Passpunkt auf dem Raster. Mit der rechten Maustaste können Sie den Nullpunkt des Rasters (linker, unterer Schnittpunkt) als Passpunkt übernehmen.

Bestimmen Sie Lage dieses Passpunktes in Ihrer Konstruktion. Wollen Sie das Raster in den Ursprung des aktiven Koordinatensystems legen, dann drücken Sie einfach die rechte Maustaste und wählen Sie die Funktion Ursprung.

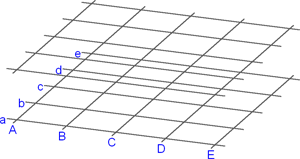

Raster mit 2 Ebenen

Das Raster wird als Hauptteil (Typ = leeres Teil) mit dem Namen Stahlbau-Raster in die 3D-Teilstruktur eingefügt. Für jede Ebene des Rasters wird diesem Hauptteil ein Nebenteil (Typ = Teil mit freien Kanten) mit dem Namen Stahlbau-Raster zugeordnet. Eine Konstruktion kann mehrere Raster enthalten.

Um ein Raster zu löschen oder zu bearbeiten, z.B. zu verschieben, klicken Sie das Raster mit der rechten Maustaste an und wählen im Kontextmenü die Funktion Parameter ändern.

Hinweise:

Die isolierten Punkte für die Schnittpunkte der Rasterlinien werden nur dann dargestellt und sind auch nur dann identifizierbar, wenn die Darstellung isolierter Punkte aktiv ist. Sie erreichen diese Funktion über das Menü Datei und Auswahl von Sichtbarkeit > Ein-/Ausblenden über Elementart. Dort muss das Symbol für isolierte Punkte

aktiv sein.

Raster lassen sich in jeder Ansicht ein-/ausblenden. Aktivieren Sie dazu die Ansicht, in der das Raster ein-/ausgeblendet werden soll. Klicken Sie dann im ICN mit der rechten Maustaste auf die Baugruppe Stahlbau-Raster und wählen Sie im Kontextmenü die Funktion Einblenden bzw. Ausblenden. Die gewählte Darstellung gilt für die aktive Ansicht, die Darstellung des Rasters in den anderen Ansichten wird dadurch nicht verändert.

Auf die Rasterachsen und -punkte lassen sich auch die 3D-Bemaßungsfunktionen anwenden. Wenn Sie beim Anlegen eines Maßes den Fußpunkt auf eine Rasterlinie (Systemachse) legen, dann werden beim Ändern des Rasters auch die betroffenen Maße angepasst.

Die einzelnen Achsen des Rasters lassen sich - unabhängig von den hier getroffenen Einstellungen - individuell beschriften. Dazu verwenden Sie die Funktion Rasterbeschriftung

. Beachten Sie bitte, dass Änderungen des Raster, z.B. der Parameter, auch Auswirkung auf die Systemachsenbeschriftung haben können.

Zur Verfeinerung eines 3D- bzw. Stahlbaurasters lassen sich Raster-Untersysteme definieren. Diese unterscheiden sich in der Regel in den verschiedenen Rasterebenen und können auch schräg dazu verlaufen. Ein Raster-Untersystem besteht aus Anfangs- und Endpunkt und wird als Kante angezeigt. Entlang dieses verfeinerten Rasters lassen sich Konstruktionen aufbauen und die entsprechenden Profile verlegen. Sie finden die Funktion im Kontextmenü für Raster. Zur Aktivierung dieses Menüs klicken Sie das Raster mit der rechten Maustaste an.
