Thema: HiCAD Stahlbau

Verziehen

Stahlbau > Weitere Funktionen > Verziehen

Hier wird ein Profil durch Angabe dreier Punkte bewegt, das heißt, verschoben und gedreht.

1. Identifizieren Sie das Profil.
2. Legen Sie den Fixpunkt (1) für die Drehung fest.
3. Bestimmen Sie den Anfangspunkt der Verschiebung (Quellpunkt) und die neue Lage dieses Punktes (Endpunkt).

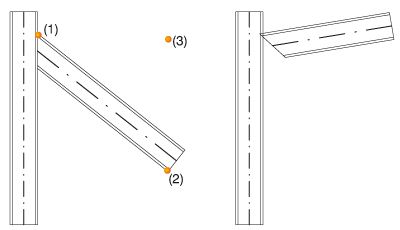

Das Profil wird so um den Fixpunkt gedreht, dass der Quellpunkt (2) im Zielpunkt (3) liegt. Die Länge des Profils wird entsprechend angepasst, der Anschnittwinkel bleibt erhalten.
