Thema: HiCAD Stahlbau

Krümmen/Begradigen

• Krümmen
• Begradigen

Krümmen

Stahlbau > Weitere Funktionen > Krümmen

Mit dieser Funktion krümmen Sie Profile. Die Krümmung kann dabei - in Flansch- oder Stegebene - durch Angabe des Stichs oder des Radius erfolgen.

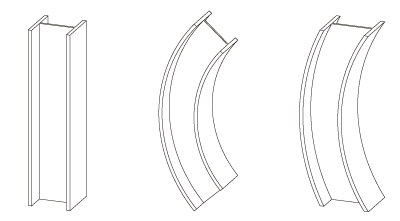

Profil krümmen ohne und mit Anschnitt

So gehen Sie vor:

1. Identifizieren Sie das zu krümmende Profil. Das Fenster Krümmen wird angezeigt.
2. Wählen Sie durch Aktivierung der entsprechenden Option, ob die Krümmung durch Angabe des Radius oder des Stichs erfolgen soll.
3. Haben Sie Radius gewählt, dann geben Sie den Wert für den Radius ein, und bestimmen Sie durch Aktivierung der entsprechenden Radius-Option, ob sich der Wert auf die Profilachse oder die Innen- oder Außenkante beziehen soll.

Haben Sie Stich gewählt, dann geben Sie den Wert für den Stich ein.

4. Wählen Sie die Krümmungsebene – Steg oder Flansch.
5. Aktivieren Sie die Checkbox Mit Anschnitt, wenn das Profil an den Profilenden senkrecht zur Bearbeitungsebene angeschnitten werden soll.
6. Verlassen Sie das Fenster mit OK.
7. Legen Sie die Krümmungsrichtung durch Angabe eins 3D-Punktes fest.

Das Profil wird so gekrümmt, dass die gewählte Kante oder Achse den angegebenen Radius hat.

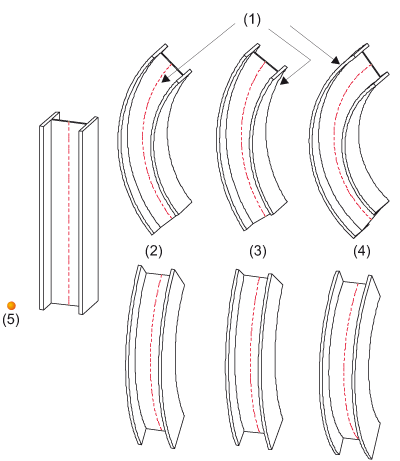

Beispiel 1

Krümmen durch Angabe des Radius (1),  (2) Profilachse, (3) Innenkante, (4) Außenkante, (5) Punkt für Krümmungsrichtung

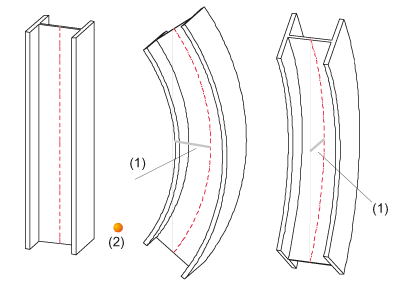

Beispiel 2

Profil krümmen mit Angabe des Stichs, (1) Stich, (2) Punkt für Krümmungsrichtung

Hinweise:

• Bei der Krümmung werden der Anfangs- und Endpunkt der Profilachse berücksichtigt.
• Die Profillänge bleibt nicht erhalten.
• Über das Feature-Protokoll können Sie die Darstellungsart gekrümmter Profile ändern.
• Bei Stich/Radius ohne Anschnitt wird das Bauteil an den Profilenden senkrecht zur Systemachse geschnitten.
• Bei Stich/Radius mit Anschnitt wird das Bauteil an den Profilenden senkrecht zur Bearbeitungsebene geschnitten.

Begradigen

Stahlbau > Weitere Funktionen > Begradigen

Diese Funktion wandelt ein gekrümmtes Profil wieder in ein gerades Profil um.

Die Profillänge bleibt nicht erhalten. Bei dieser Funktion werden - genau wie beim Krümmen - Anfangs- und Endpunkt des Profils berücksichtigt.
