Profil teilen

Stahlbau > Verlängern > Teilen

Mit dieser Funktion teilen Sie ein Profil einmal bündig durch Angabe des Teilungsabstandes von einem Profilende.

Identifizieren Sie das Profil in der Nähe des Bezugsendes.

Geben Sie den Teilungsabstand von diesem Profilende ein. Die Teilungsdistanz ist auf die Hälfte der Profillänge voreingestellt.

Geben Sie den gewünschten Wert ein, und verlassen Sie das Eingabefenster mit OK.

Das Profil wird vom Bezugsende aus geteilt. Dabei wird für das neue Teilstück ein neues Hauptteil angelegt.

Unter

finden Sie darüber hinaus folgende Funktionen:

Profil einmal teilen mit Spalt

Aufteilen eines Profils in zwei Teilprofile – wahlweise mit Spalt oder Überlappung.

Identifizieren Sie das Profil in der Nähe des Bezugsendes.
Geben Sie den Wert für den Spalt/die Überlappung ein. Bei Angabe eines positiven Wertes wird das Profil mit Spalt geteilt, bei Eingabe eines negativen Wertes mit Überlappung.
Geben Sie, wie beim bündigen Teilen, den Teilungsabstand vom Bezugsende ein.

Die Lage des Spalts bzw. der Überlappung ergibt sich aus:

Teilungsdistanz ± 1/2 der Größe des Spalts bzw. der Überlappung.

Profil mehrfach bündig teilen

Teilen eines Profils in mehrere gleichgroße Profile, die lückenlos aneinander anschließen.

Geben Sie die Anzahl der Teilprofile an.

Profil mehrfach teilen mit Spalt

Mehrfaches, gleichmäßiges Teiles eines Profils mit einem definierten Spalt zwischen zwei Teilprofilen:

Geben Sie die Anzahl der Profile an.
Geben Sie den Wert für den Spalt bzw. für die Überlappung ein.
Geben Sie den Teilungsabstand vom Bezugsende ein.

Das Profil wird in gleichgroße Profile geteilt. Die Lage des Spalts bzw. der Überlappung ergibt sich aus:

Teilungsdistanz ± 1/2 der Größe des Spalts bzw. der Überlappung.

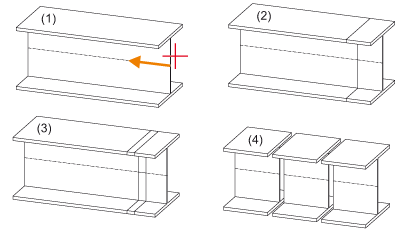

(1) Ausgangsprofil mit Teilungsrichtung, (2) Einfach bündig geteilt, (3) Einfach geteilt mit Überlappung, (4) Mehrfach geteilt mit Spalt

Schrauben und Nebenteile eines Profils werden einem der beiden neu entstehenden Teile zugeordnet. Ein Nebenteil, wie z.B. ein Blech, wird dem am nächsten liegenden Hauptteil zugeordnet.
