Schnittstellenlisten

Schnittstellenlisten (SSL) dienen dem automatisierten Einlesen von Fremdformaten wie STEP- und IGES-Dateien und stellen bei einer Systemübernahme eine erhebliche Arbeitserleichterung dar.

Sinn von Schnittstellenlisten ist es, in einem Schritt direkt mehrere Dateien in das HiCAD-Dateiformat zu konvertieren. Dazu werden die Namen aller einzulesenden Dateien in einer Schnittstellenliste erfasst. Anschließend wird anstelle einer einzelnen Datei diese Liste verwendet.

Erstellen einer Schnittstellenliste

Konstruktion > Öffnen > Batch Import (Dialog)

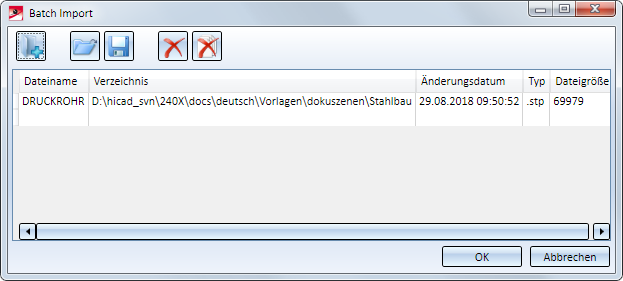

Mit dieser Funktion lassen sich Fremdformate automatisiert über eine Schnittstellenliste einlesen. Die Definition oder Bearbeitung der Liste erfolgt über das Dialogfenster Batch Import.

	Datei hinzufügen Über diesen Button können Sie Dateien aus Ihrer lokalen Ordnerstruktur zur Liste hinzufügen. Mehrfachmarkierungen sind zur Auswahl von Dateien ebenfalls möglich.
	Markierte Datei aus der Liste entfernen Entfernt alle in der Liste markierten Dateien
	Alle Dateien aus der Liste entfernen leert die komplette Liste
	SSL-Datei laden Lädt eine vorhandene Schnittstellenliste zu Bearbeitung
	SSL-Datei speichern speichert die im Fenster aufgelisteten Dateien als Schnittstellenliste

Alternativ können Sie die Schnittstellenliste auch manuell in einem Texteditor, wie z. B. dem Windows-Editor, erstellen:

• Fügen Sie alle Dateinamen ein, die Sie in HiCAD einlesen möchten. Jeder Dateiname muss in einer eigenen Zeile stehen.
• Speichern Sie die Schnittstellenliste mit der Erweiterung .SSL ab.



Laden einer Schnittstellenliste

Konstruktion > Öffnen >  Batch Import

Mit dieser Funktion lassen sich Fremdformate automatisiert über eine als Datei vorhandene Schnittstellenliste (.SSL) einlesen. Wählen Sie die gewünschte SSL-Datei aus.

Der automatisierte Einlesevorgang wird dann gestartet.
