Thema: HiCAD Profilverlegung

Anzeige

Profilverlegung > Ansichts-Tools > Exakte Darstellung

Profilverlegung > Ansichts-Tools > Kontur geschnitten

Profilverlegung > Ansichts-Tools > Kontur ungeschnitten

Sie können die Anzeige von Profilverlegungen in der Konstruktion auf drei verschiedene Modi einstellen. Diese finden Sie in Form der Schaltflächen Exakte Darstellung, Kontur geschnitten und Kontur ungeschnitten im Ribbon Profilverlegung > Ansichts-Tools.

Ein Wechsel des Anzeigemodus wirkt sich dabei immer nur auf die aktive Ansicht aus.

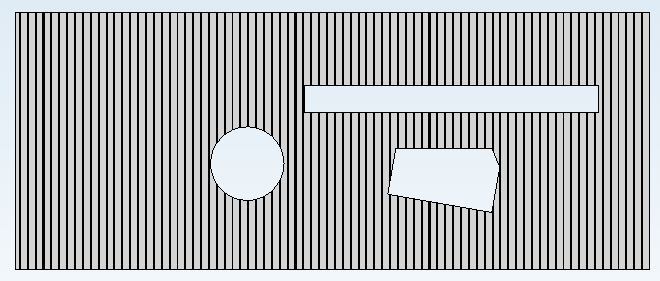

Exakte Darstellung

Bei der Wahl dieses Anzeigemodus werden die Profile mit allen Details und Bearbeitungen angezeigt. Dadurch ist diese Anzeige allerdings auch die rechenintensivste. Gerade bei der Arbeit mit vielen oder großen Profilverlegungen kann es daher sinnvoll sein, auf die vereinfachten Anzeigemodi umzuschalten.

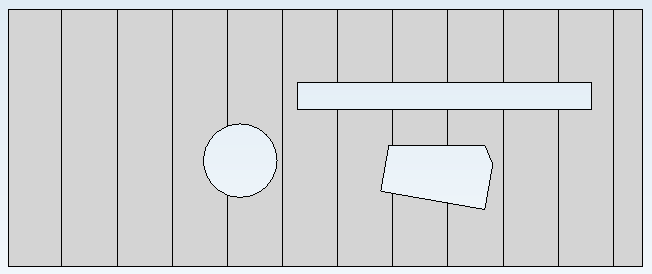

Kontur geschnitten

In diesem Anzeigemodus werden die Profile vereinfacht (also i.d.R. als einfache Quader mit den korrekten Abmessungen) angezeigt. Bearbeitungen werden hierbei komplett mit angezeigt.

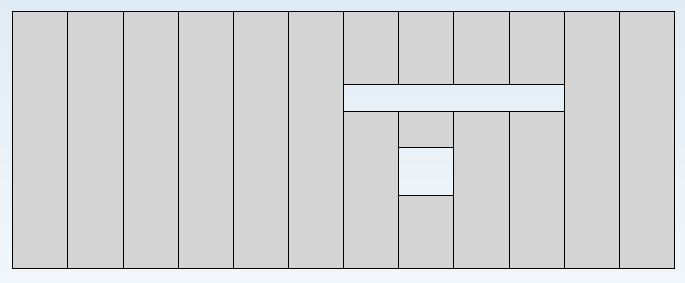

Kontur ungeschnitten

Wie im Modus Kontur geschnitten werden die Profile hier vereinfacht angezeigt. Zusätzlich werden in diesem Modus keine Bearbeitungen an den Profilen angezeigt. Dadurch wird im Beispielbild z.B. das runde Fenster nicht angezeigt, da dieses kein Profil zerteilt, sondern nur als Bearbeitung in den Rand zweier Profile hineingeschnitten wird.

Diese Ansicht ist geeignet, um mit der Funktion Längenoptimierung zu arbeiten.

Beachten Sie bitte, dass hier Einsätze auch nur dann angezeigt werden, wenn die Einstellung Profile durch Fenster aufteilen auf der Registerkarte Weitere Eigenschaften aktiviert ist. Ansonsten werden die Einsätze hier generell als Bearbeitung gewertet und somit nicht angezeigt.

Hinweise:

• Zusätzlich zu den hier genannten Anzeigemodi haben Sie zusätzlich die Möglichkeit, die Anzeige der Profile zwischen exakter und vereinfachter Ansicht umzuschalten, wenn die verwendeten Profile beide Ansichten enthalten.
• Es kann u.U. bei der Verwendung des Ansichtsmodus Hidden-Line dazu kommen, dass einzelne Profile nicht angezeigt werden. In diesem Falle können Sie auf einen anderen Ansichtsmodus umschalten, um wieder alle Teile angezeigt zu bekommen.
