2D Folien, Isolierung, Dichtstoff

Dichtstoff/Folie

Geben Sie nach Betätigung im erscheinenden Dialogfeld zunächst Typ (als Hauptteil oder Nebenteil?) Foliendicke und Längenfaktor der Folie, ggf. auch einen Radius, die Richtung (grundsätzlich außen oder mittig, oder automatisch anbauen?), und die Farbe an (Standardfarbe ist schwarz).

Wählen Sie nach Bestätigung durch OK in Ihrer HiCAD-Zeichnung durch Identifikation einer entsprechenden Geometrie zunächst die Richtung und dann den Anfangspunkt der Folie, folgend den Endpunkt oder bei "Richtungswechseln" des Folienkantenzugs noch mehrere Punkte. Beenden Sie den Einbau der Folie mit der mittleren Maustaste.

Mit einem Klick auf aktivieren Sie ein Menü mit weiteren Funktionen.

Fuge + Dichtschnur

Legt eine Fuge mit Dichtschnur an, die Vorgehensweise entspricht der Funktion Dichtstoff/Folie. Im folgenden Dialog können Sie die Beschaffenheiten des Teils spezifizieren.

Isolierung (2D)

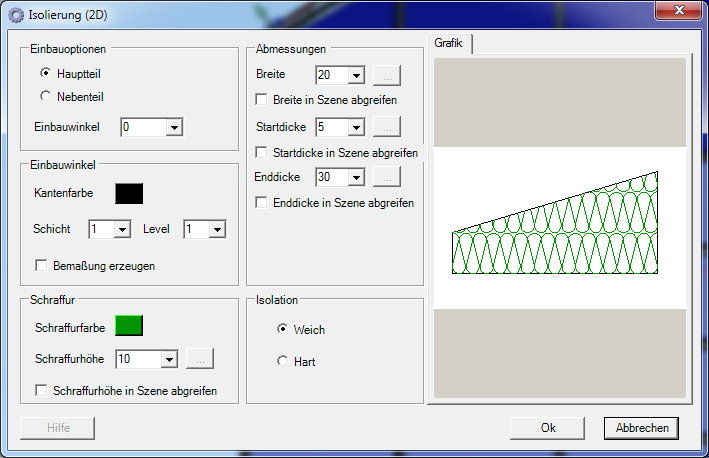

Nehmen Sie in dem nach Aufruf folgendem Dialogfeld Ihre Spezifikationen für eine Isolierung vor.

Die Abmessungen der Dämmung (Schraffurhöhe, Breite, Startdicke, Enddicke) können hier als Wert bestimmt, oder per Klick "in der Szene abgegriffen" werden.
Sie haben bei der Isolation die Auswahl zwischen den Darstellungen Weich und Hart.

Identifizieren Sie für den Einsatz dann zwei Linienelemente und einen Punkt (Breite, Startdicke, Enddicke).

Folie Bezug mittig

Entspricht der gleichen Vorgehensweise wie Folie Bezug außen, legt die Folie aber mittig an den Kantenzug an.

Folie Bezug außen

Geben Sie zunächst in der Eingabeaufforderung den gewünschten Dickenfaktor und Streckungsfaktor ein, wählen Sie die Art des Bezugselements (einzeln, im Rechteck, Linienzug) und identifizieren Sie es dann. Die Folie wird mit äußerem Bezug an das entsprechende Element angelegt.
