Thema: HiCAD Blech

2D-Zuschnitt bearbeiten

Kantblech > Blechabwicklung > Akt... > Bis HiCAD 2016

Das PullDown-Menü Zuschnitt bis HiCAD 2016 (Funktionsgruppe Blechabwicklung) enthält Funktionen zur Bearbeitung von 2D-Abwicklungen bzw. Zuschnitten, wie sie bis HiCAD 2016 erstellt werden konnten. Ab HiCAD 2017 können nur noch 3D-Abwicklungen erstellt werden.

Funktionen		Beschreibung
	Parameter einzeln	Mit dieser Funktion ändern Sie nach der Identifizierung des Zuschnitt seine Zuschnittparameter.
	Parameter alle	Mit dieser Funktion ändern Sie die Zuschnittparameter aller 2D-Abwicklungen bzw. Zuschnitte der Konstruktion. Aktivieren Sie im Dialogfenster die Kontrollkästchen der Parameter, die im Zuschnitt eingeblendet werden sollen.

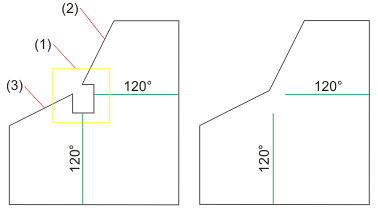

	Ecke spitz	Das Vereinfachen einer Abwicklung mit Hilfe des Zoom-Fensters erreichen Sie mit dieser Funktion. Definieren Sie durch zwei diagonale Punkte ein Zoom-Fenster, welches die zu vereinfachende Ecke der Kontur einschließt. Dieser Bereich wird Ihnen nun vergrößert angezeigt . Geben Sie jetzt die beiden Linienelemente an, die verlängert werden müssen. Die Ecke wird vereinfacht. Sie können nun weitere Abwicklungen bearbeiten oder die Funktion mit der mittleren Maustaste beenden. Beispiel (1) Zoom-Fenster (2) Erste Linie (3) Zweite Linie

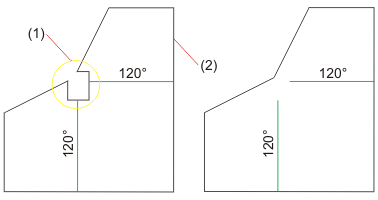

	Vereinfachen	Ecken und Freistiche, die kleiner sind als der eingegebene Kreis, werden aus dem Zuschnitt gelöscht. Geben Sie den Radius für den Kreis an und identifizieren Sie dann den Zuschnitt (Abwicklung). Beispiel (1) Kreis durch Eingabe des Radius (2) Zuschnitt
	Maßstab	Um den Maßstab einer Abwicklung zu ändern, wählen Sie diese Funktion. Sie können jeder Abwicklung in der Zeichnung einen anderen Maßstab zuweisen. Identifizieren Sie zuerst die Abwicklung. Wählen Sie dann einen Maßstab aus. Identifizieren Sie nun einen Fixpunkt für die Abwicklung.
	Bemaßung	Diese Funktion bemaßt Ihre Abwicklung mit den Parametern der 2D-Bauteilbemaßung. Identifizieren Sie zuerst die Abwicklung Nun haben Sie die Möglichkeit die Parameter zu modifizieren. Sollen die Parameter nicht geändert werden, dann aktivieren Sie die rechte Maustaste. Die Abwicklung wird nun bemaß. Mit den 2D-Maßlöschfunktionen entfernen Sie die Bemaßung wieder. Im 2D finden Sie diese Funktion unter 2D-Bemaßung > Bearbeiten > Extras > Bauteil.
	Verknüpfung 2D-3D-Löschen	Mit dieser Funktion können Sie die Verknüpfung zwischen Blechkonstruktion und 2D-Zuschnitt löschen. Wenn Sie danach einen Blechabgleich durchführen, bleibt der vorherige Zuschnitt erhalten und wird nicht aktualisiert.

• Wenn Sie mit referenzierten Teilen arbeiten, beachten Sie bitte Folgendes:
  Die Verknüpfung zwischen 3D-Teil und 2-D-Zuschnitt erfolgt nach Anwählen der abzuwickelnden Kante durch zwei auf Schicht 0 gelegte Punkte, die auf der Kante und auf den korrespondierenden Linien im Zuschnitt liegen. Sind diese Punkte nicht vorhanden, dann erfolgt keine Aktualisierung, sondern eine Neugenerierung des Zuschnitts.
  Bei der Verwendung von referenzierten Teilen ist deshalb zu berücksichtigen, dass eine Aktualisierung nur dann erfolgen kann, wenn das referenzierte Teil nach Erzeugen des Zuschnitts abgespeichert wird und hiernach keine neue Abwicklung des Teils mit Angabe einer anderen Kante erzeugt wird.
• Um den 2D-Zuschnitt in eine eigene Ansicht zu legen, gibt es im Konfigurationsmanagement den Eintrag Sichtbarkeit des 2D-Zuschnittes (Kompatibilität > Blechabwicklung bis HiCAD 2016) wählen Sie dann die Einstellung Aktives Zeichenblatt.
• Im Zuschnitt kann für Bombierungen der Winkel oder die Höhe angezeigt werden. Ändern Sie dazu im Konfigurationsmanagement den Eintrag Beschriftung der Bombierung (Kompatibilität > Blechabwicklung bis HiCAD 2016).

• Zum Eintragen der Blechdicke in die Teileattribute wurde bisher das Teileattribut Höhe verwendet. Nun gibt es jedoch ein getrenntes Blechdicken-Attribut. Wenn Sie zusätzlich die Dicke weiterhin bei der Höhe eintragen möchten ändern Sie im Konfigurationsmanagement den folgenden Eintrag:

Abmessungen aus Abwicklungskante (§L2D,§B2D,§T2D, 1 + §02,§03,§04, 1 + §04) 1 + §02,§03,§04

Die Berechnung der Öberfläche bei Kantblechen erfolgt bei den Teileattriuten in Quadratmillimeter. Für die Übertrag in die Stückliste erfolgt eine Umrechnung in Quadratmeter.

Für die Blechbearbeitung steht eine spezielle Stücklistenkonfiguration HICAD_Blech*.RMS zur Verfügung.

Die Systemattribute

werden bei der Übergabe der Teileattribute an den Report-Manager berücksichtigt. Dies gilt nicht für Datenbankstücklisten.

• Die Änderungen im Konfigurationsmanagement werden nach einem Neustart von HiCAD übernommen.

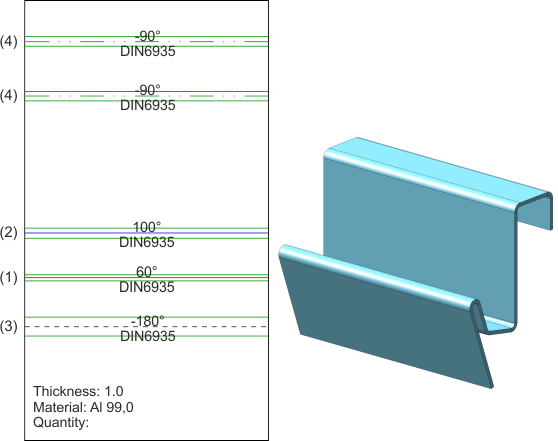

• Die Biegelinien im 2D-Zuschnitt können Sie individuell in der Datei ABWCOL_BEND_ANGLE.DAT einstellen. Ob diese Datei ausgewertet wird, hängt von der Aktivierung der entsprechenden Einstellung im Konfigurationsmanagement unter Kompatibilität > Blechabwicklung bis HiCAD2016 > Erweiterte Einstellungen > Farbe in Abhängigkeit vom Biegewinkel setzen ab.

Ändern Sie dann die Einstellungen in der Datei ABWCOL_BEND_ANGLE.DAT. Diese Datei brauchen Sie nur zu speichern, um die Änderungen nach einer Aktualisierung des Zuschnitts zu übernehmen.

In der ABWCOL_BEND_ANGLE.DAT werden positive und negative Biegewinkel unterschieden. Es dürfen nur Daten innerhalb des BEGIN-END-Blocks geändert werden.
