Thema: HiCAD Blech

Durchdringung bereinigen

Kantblech > Weitere Funktionen > PullDown-Menü Extras > Durchdringung bereinigen

Mit dieser Funktion subtrahieren Sie das durchdringende Teil vom Blechteil.

1. Geben Sie die Schnittluft zwischen durchdringendem Teil und dem Blechteil an.
2. Identifizieren Sie dann das durchdringende Teil (Kollisionskörper).
3. Identifizieren Sie nun die Bleche, die durchdrungen werden.
4. Beenden Sie die Identifizierung mit der mittleren Maustaste.

Die Berechnung bzw. Subtraktion wird gestartet.

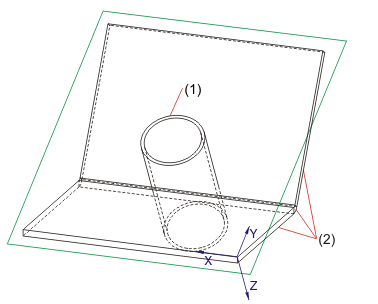

(1) Kollisionskörper
(2) Grundblech, Biegezone und Lasche werden durchdrungen

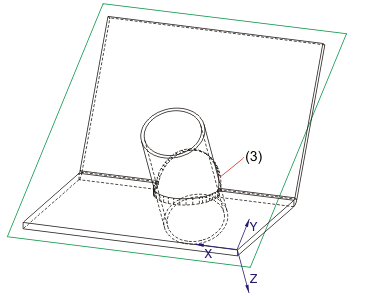

(4) Aussparung im Blechteil

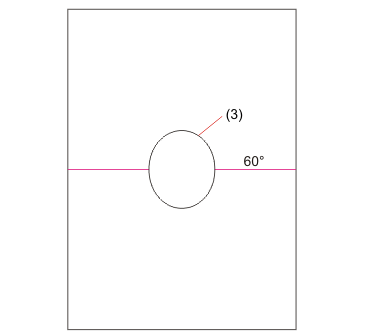

(5) Aussparung in der Abwicklung
