Thema: HiCAD Blech

Trimmen oder anschneiden eines Bleches

Trimmen > Modus: Einzel mit Schnittluft

Trimmen > Modus: Einzeln bündig

Mit diesen beiden Modi schneiden Sie einzelne Laschen an einer Schnittfläche.

1. Identifizieren Sie die Längskante der Lasche oder mit der rechten Maustaste die Stirnseite.

Falls Sie eine andere Lasche identifizieren möchten, wählen Sie im Bereich Kante/Ebene das Icon zur Identifizierung der Kante aus.

2. Identifizieren Sie nun die Trimmebene z.B. durch 3 Punkte, 2 Kanten oder eine Fläche.

Auch hier können Sie durch Aktivierung des Icon eine andere Ebene auswählen.

3. Aktivieren Sie ggf. Verlängern  bei Laschen die nicht bis zur Trimmebene reichen.
4. Übernehmen Sie die Vorschau mit OK.

Bei Wahl von Übernehmen wird die Änderung eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet.

Nachträgliche Änderungen erfolgen über das Featureprotokoll. Doppelklicken Sie hierzu z.B. auf das Feature Anschneiden an Fläche und ändern Sie die Daten im erscheinenden Dialog.

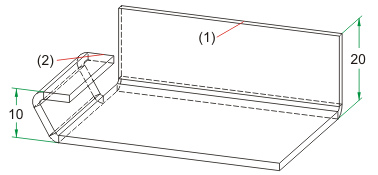

(1) Zu schneidendes Blech
(2) Trimmebene

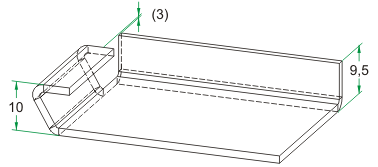

(3) Schnittluft beim Kürzen berücksichtigt

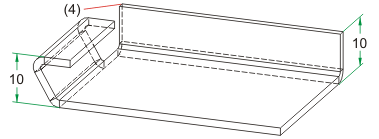

(4) Blech bündig gekürzt

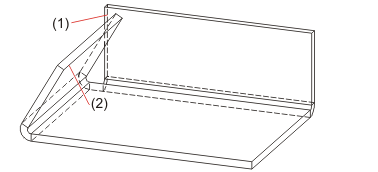

(1) Zu schneidendes Blech
(2) Trimmebene

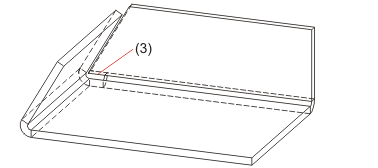

(3) Angeschnittenes Blech mit Verlängerung

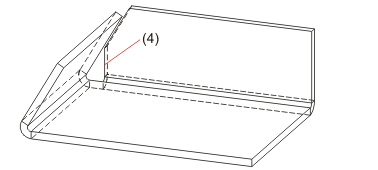

(4) Angeschnittenes Blech ohne Verlängerung
