Thema: HiCAD Blech

Prägewerkzeuge

Kantblech > Werkzeuge > Prägewerkzeuge

Zum Prägen von Blechen wurde diese Funktion entwickelt. Firmenspezifische Prägeformen (2D-Teile) lassen sich hier mit dem Katalogeditor hinterlegen.

1. Aktivieren Sie erst das Blech, das bearbeitet werden soll und dann die Funktion.

Nach dem Aktivieren der Funktion erscheint das Einstellungsfenster.

2. Aktivieren Sie die entsprechenden Kontrollkästchen und verlassen Sie die Einstellungen mit OK.
3. Fügen Sie je nach vorheriger Einstellung eine Bearbeitungsebene ein.
4. Wählen Sie dann eine Prägung aus.

Sie können nun das Werkzeug einzeln einbauen oder über das erscheinende Menü Raster eine Gruppe zusammenstellen.

5. Wählen Sie das Einbauraster aus und setzen Sie ggf. die notwendigen Parameter.
6. Positionieren Sie die Prägung mit den Punktoptionen.

Das Blech wird geprägt. Nun können Sie die Prägung ein weiteres Mal einbauen. Alternativ haben Sie die Möglichkeit, vor Bestimmung der neuen Einbauposition mit der rechten Maustaste ein Kontextmenü zu aktivieren. Mit den Funktionen dieses Menüs können Sie u.a. die Einbaurichtung ändern. Mit der mittleren Maustaste beenden Sie die Funktion.

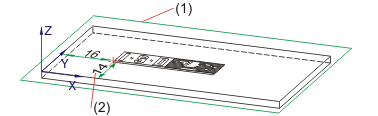

(1) Bearbeitungsebene
(2) Parametermaße
