Thema: HiCAD Blech

Neue Biegezone mit Kürzen, zwischen 2 Punkte

Kantblech > Biegezone > PullDown-Menü Kürzen > Kürzen 2 Punkte

Mit dieser Funktion verbinden Sie nachträglich zwei Bleche miteinander. Die Bleche werden so gekürzt, dass sich die Höhe und die Länge nicht verändern. Der Betrag der Kürzung ist vom Biegeradius abhängig. Die Länge der Biegezone bestimmen Sie durch 2 Punkte.

1. Identifizieren Sie die Längskanten der Stirnseiten der Bleche.
2. Identifizieren Sie 2 Punkte für die Länge der Biegezone.

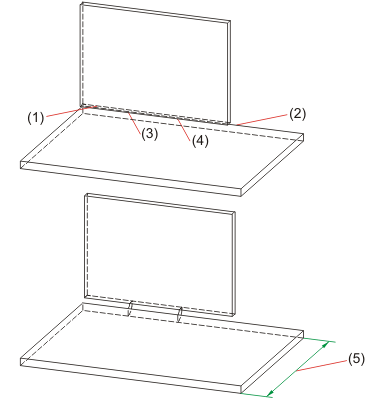

(1) Erste Stirnseite
(2) Zweite Stirnseite
(3) Erster Punkt für die Länge der Biegezone
(4) Zweiter Punkt für die Länge der Biegezone
(5) Blech gekürzt, Biegezone eingefügt
