Scharnier ankanten

Zum Ankanten von Scharnieren stehen Ihnen zwei Funktionen zur Verfügung:

• Scharnier an eine Kante ankanten
• Scharnier begrenzt durch 2 Punkte ankanten

Scharnier an Kante

Kantblech > Ankanten > Scharnier

Ein Scharnier kanten Sie mit dieser Funktion über die gesamte Länge eines Bleches an.

1. Tragen Sie den Innendurchmesser ein und verlassen Sie das Fenster mit OK.

Den biegeradius für Halbzeuge können Sie mit der Aktivierung des Kästchens aus dem Katalogeditor von HiCAD übernehmen.

2. Identifizieren Sie dann die Anschlusskante.

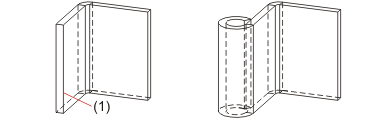

(1) Anschlusskante

Scharnier begrenzt durch 2 Punkte

Kantblech > Ankanten > PullDown-Menü Scharnier > Scharnier (2 Punkte)

Mit der Funktion bestimmen Sie die Breite des Scharniers mit den Punktoptionen. Zusätzlich können Sie einen Freistich einfügen.

1. Geben Sie erst die Maße für den Freistich und den Innendurchmesser ein.

Den Biegeradius für Halbzeuge können Sie mit der Aktivierung des Kästchens aus dem Katalogeditor von HiCAD übernehmen.

2. Verlassen Sie das Dialogfenster mit OK.
3. Identifizieren Sie die Anschlusskante und dann die beiden Punkte für die Breite der Lasche.

Das folgende Beispiel ist ohne Freistich, da der Wert der eingetragenen Maße 0 ist.

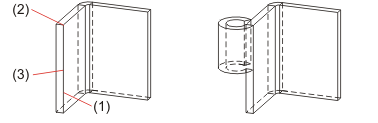

(1) Anschlusskante
(2) Erster Punkt
(3) Zweiter Punkt

Mit der rechten Maustaste können Sie vor dem Identifizieren der Anschlusskante die Technologieparameter ändern. Von den Technologieparametern wird der Einbaumodus berücksichtigt.
