Thema: HiCAD Blech

Biegezone ankanten

Mit HiCAD 3D-Blech können Sie Biegezonen auch ohne Lasche ankanten. Es stehen hierzu zwei Funktionen zur Verfügung:

• Biegezone an eine Kante ankanten
• Biegezone begrenzt durch 2 Punkte ankanten

Biegezone an Kante

Kantblech > Ankanten > Biegezone ankanten

Bei dieser Funktion bringen Sie die Biegezone über die gesamte Länge eines Blechteils durch Identifizieren der Anschlusskante an. Die Biegezone wird unter Berücksichtigung der Technologieparameter angekantet.

Biegezone begrenzt durch 2 Punkte

Kantblech > Ankanten > PullDown-Menü Biegezone > 2 Punkten

Bei dieser Funktion wird die Biegezone durch die Angabe von 2 Punkten mit einem Freistich eingepasst.

1. Geben Sie erst die Maße für den Freistich ein und verlassen Sie das Dialogfenster mit OK.
2. Identifizieren Sie die Anschlusskante.
3. Legen Sie die Begrenzung der Biegezone durch 2 Punkte fest.

Das folgenden Beispiel ist ohne Freistich, da der Wert der eingetragenen Maße 0 ist.

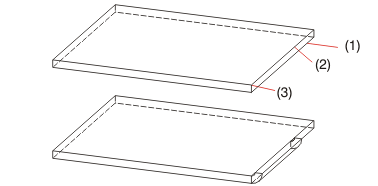

(1) Anschlusskante
(2) erster Punkt
(3) zweiter Punkt

Mit der rechten Maustaste können Sie nach der Wahl der Funktion die Technologieparameter aufrufen und ändern.
