Thema: HiCAD Blech

Gehrungsschnitt, schmale Seite

Kantblech > Bereich: Ecke/Gehrung > PullDown-Menü: Blech > Schmale Seite

Diese Funktion erzeugt eine abgesetzte Gehrung. Die Laschen müssen sich in einer Ebene befinden.

1. Identifizieren Sie erst die abgesetzte Lasche an der Längsseite oder mit der rechten Maustaste an der Stirnseite.
2. Identifizieren Sie dann die zweite Lasche an der Stirnseite.

Die Schnittluft aus den Technologieparametern wird berücksichtigt.

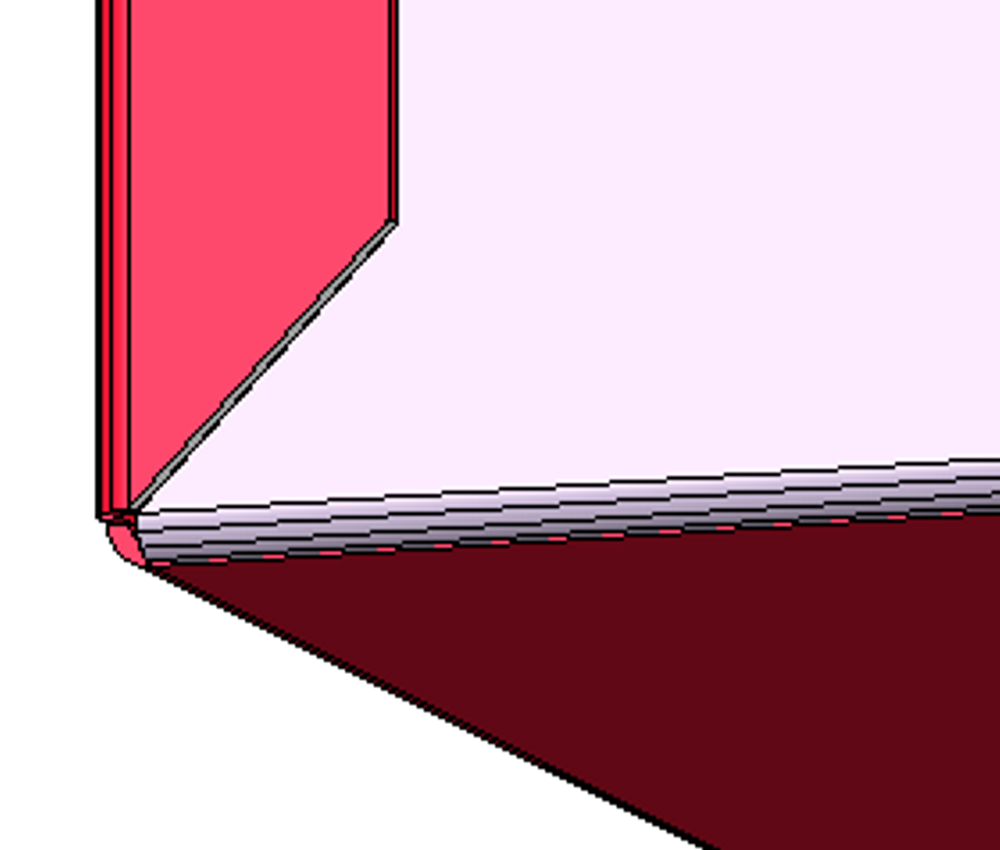

Um eine kantbare Lasche zu erhalten, wird der Absatz mit einer 45° Gehrung erzeugt. Spitzere Winkel ergeben keine sauber geschlossene Ecke mehr.
