Thema: HiCAD Blech

Designvarianten im Blech

Die Blechanschlüsse basieren auf der marktführenden feature-basierten Zukunftstechnologie der Designvarianten, die die Möglichkeiten der freien und parametrischen Konstruktion in einzigartiger Weise miteinander verknüpft.

Vereinfacht ausgedrückt ist eine Designvariante eine beliebige Anzahl in sich variabler Konstruktionsschritte. Einmal erstellt, lässt sich eine Designvariante jederzeit in anderen Konstruktionen - auch von anderen Anwendern - wiederverwenden und bei Bedarf beliebig weiterbearbeiten. Gegenüber fest programmierten Knotenfunktionen bieten Ihnen daher die auf Designvarianten basierenden Anschlüsse eine wesentlich größere Flexibilität und einen deutlich größeren Einsatzbereich.

Der Einbau von Designvarianten im Blech erfolgt über das Andockfenster Bauwesen-Funktionen.

Sie aktivieren dieses Fenster über Einstellungen > Andockfenster durch Aktivieren von Bauwesen-Funktionen.

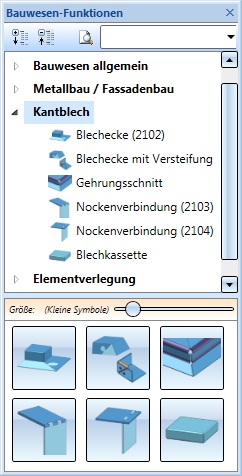

Die im Andockfenster verfügbaren Funktionen sind - ähnlich einer Baumstruktur - in verschiedene Kategorien unterteilt. Zu jeder Funktion wird unten im Fenster ein Vorschaubild angezeigt. Der Aufruf einer Einbaufunktion erfolgt durch einen Doppelklick auf den Namen in der Strukturanzeige oder auf das Vorschaubild.

Im Dialogfenster stehen darüber hinaus die folgenden Bedienelemente zur Verfügung:

	Baumstruktur aufklappen
	Baumstruktur zuklappen
	Element in Baumstruktur suchen Dazu tragen Sie den Suchbegriff in das Eingabefeld ein und klicken Sie auf das Symbol.
	Element in Baumstruktur suchen, Suchrichtung: nach oben
	Element in Baumstruktur suchen, Suchrichtung: nach unten
	Symbolgröße ändern Über diesen Regler können Sie die Größe der Vorschaubilder dynamisch ändern.

Es stehen in der Blechbearbeitung folgende Designvarianten zur Verfügung:

Hinweise:

Zur Bearbeitung der Designvarianten stehen Ihnen auf der Menüleiste Stahlbau die Funktionen im Bereich Varianten zur Verfügung.

Konfiguration der Designvaiante

Im Dialogfenster der Designvariante lasst sich die Konfigurationen speichern, sodass Sie jederzeit wieder auf Ihre individuellen Konfigurationen zugreifen können. Die Konfigurationen werden als XML-Dateien im Windows Ordner C:\Users\name\AppData\Roaming\ISD Software und Systeme\HiCAD nnnn\GUI\DV gespeichert, wobei nnnn die HiCAD Versionsnummer ist (z.B. 2015)

ISD-seitig ist in dieser Datei die Konfiguration Default vordefiniert und zunächst im Dialogfenster unter Konfiguration voreingestellt. Diese Default-Konfiguration kann nicht überschrieben werden.

Folgende Funktionen und Informationen stehen Ihnen zur Verwaltung der Konfigurationen zur Verfügung:

	Umbenennen der aktuellen Konfiguration
	Speichern der Konfiguration
	Speichern der Konfiguration unter einem andern Namen
	Löschen der Konfiguration
	Zurücksetzen der Eingabefelder auf den zuletzt in der Konfiguration gespeicherten Stand.
	Hinweis darauf, dass die aktuelle Konfiguration geändert, aber noch nicht gespeichert wurde.

Um eine Konfiguration zu laden, wählen Sie diese einfach in der Listbox aus.

Um eine neue Konfiguration zu erstellen, laden Sie eine bereits vorhandene Konfiguration. Speichern Sie diese unter einem anderen Namen und ändern Sie dann diese Kopie.

Hinweise:

Denken Sie daran, die Dateien regelmäßig zu sichern.
Mit dem Regeleditor (siehe HiCAD Stahlbau) lassen sich kundenspezifische Konfigurationen definieren - unter Berücksichtigung stahlbauspezifischer Normen und Konstruktionsrichtlinien (Regeln). Dieser Regeleditor erfordert Programmierkenntnisse und sollte daher nur von Anwendern mit entsprechender Erfahrung verwendet werden.
