Thema: HiCAD Verwaltung + BIM

Beispiel 5 - Baugruppen- und Werkstattzeichnungen

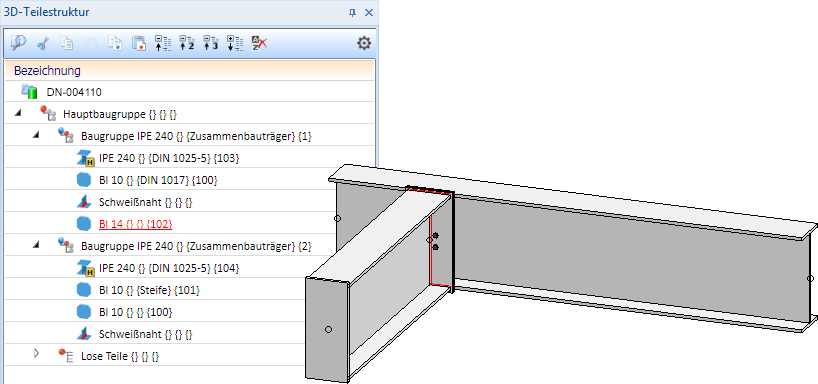

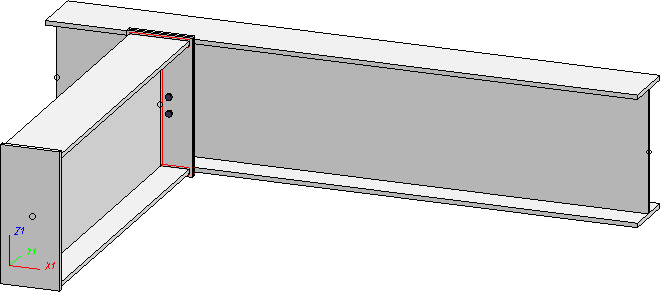

Im Unterschied zu den vorherigen Beispielen sollen hier Baugruppen- und - anstelle von Einzelteilzeichnungen - Werkstattzeichnungen erzeugt werden. Dazu betrachten wir die abgebildete Konstruktion.

Darüber hinaus sollen anhand dieses Beispiels die Funktionen

Zeichnung erweitern, Auswahl über HELiOS und

Änderungsindex einer Fertigungszeichnung

verdeutlicht werden.

Schritt 1: Projekt / Konstruktion anlegen

• Anlegen eines Projektes, z.B. BEISPIEL5, mit der Funktion Verwaltung + BIM > Projekt > Neu
• Anlegen einer neuen Konstruktion mit der Funktion Verwaltung + BIM > Konstruktion > Neu

• Einbau der beiden Profile, z.B. IPE 400, Verbinden der beiden Profile mit dem Stirnplattenanschluss 1211 und Einbau des Rechteckbleches

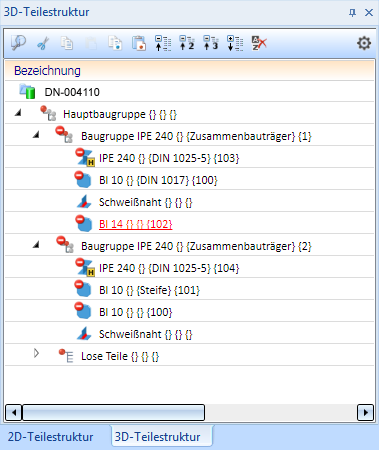

• Positionierung mit der Funktion Verwaltung + BIM > Bauteile > Pos... (Wir verwenden hier die ISD-seitigen Voreinstellungen für den Stahlbau.)
• Speichern der Konstruktion mit der Funktion Verwaltung + BIM > Konstruktion > Spei... .

Schritt 2: Erzeugen der Baugruppen- und Werkstattzeichnungen

Erzeugt werden sollen die Baugruppenzeichnungen und je eine Werkstattzeichnung für Profile und Bleche.

• Aktivieren der Funktion Verwaltung + BIM > Werkstatt > Zeichnung > Manuell .

Anmerkung:
Da wir anstelle von Einzelteilzeichnungen Werkstattzeichnungen erstellen wollen, die nur Profile bzw. nur Bleche enthalten, verwenden wir hier diese Funktion und nicht die automatische Zeichnungsableitung.

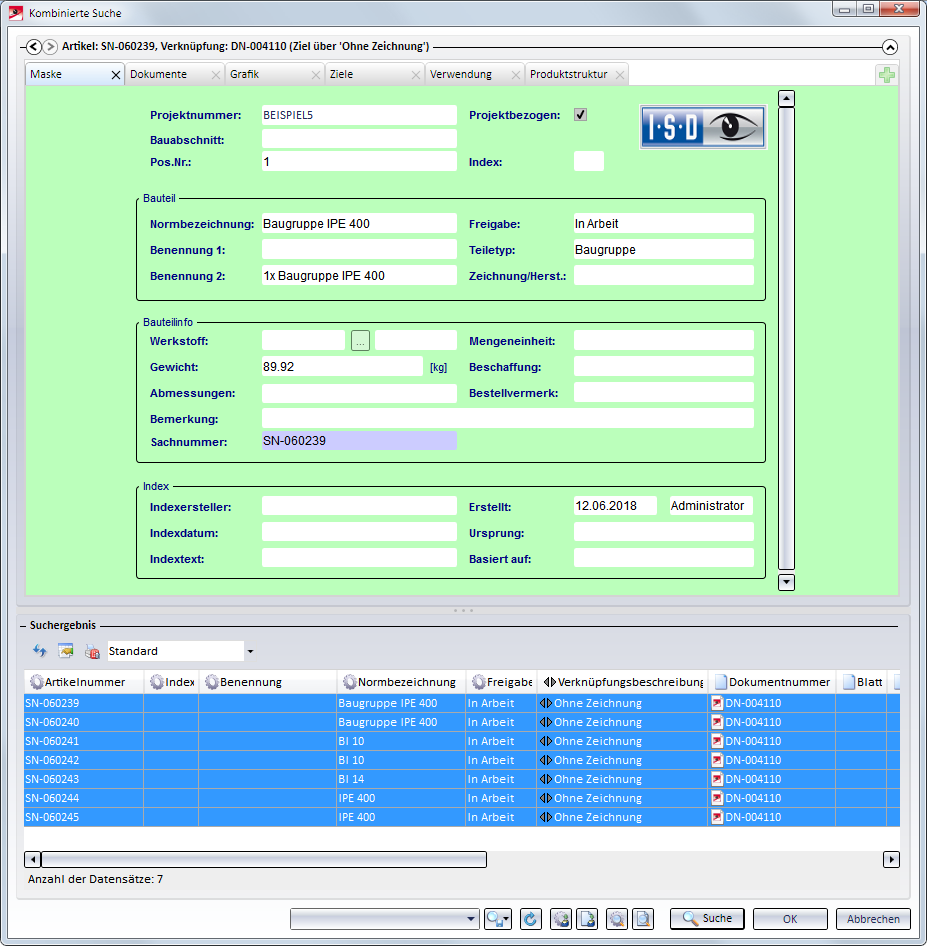

• HiCAD zeigt alle Bauteile und Baugruppen an, zu denen noch keine Zeichnung vorhanden ist

• Wählen Sie alle Einträge der Liste aus, klicken Sie auf OK und bestätigen Sie die Kontrollabfrage mit Ja.

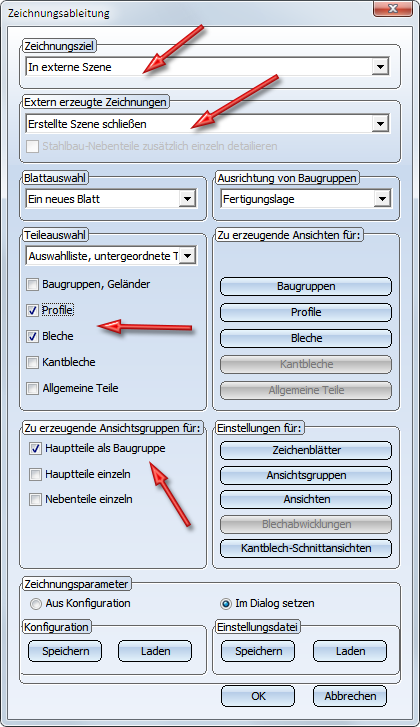

• Nehmen Sie jetzt die Einstellungen für die Baugruppenzeichnungen wie abgebildet vor und klicken Sie dann auf OK.

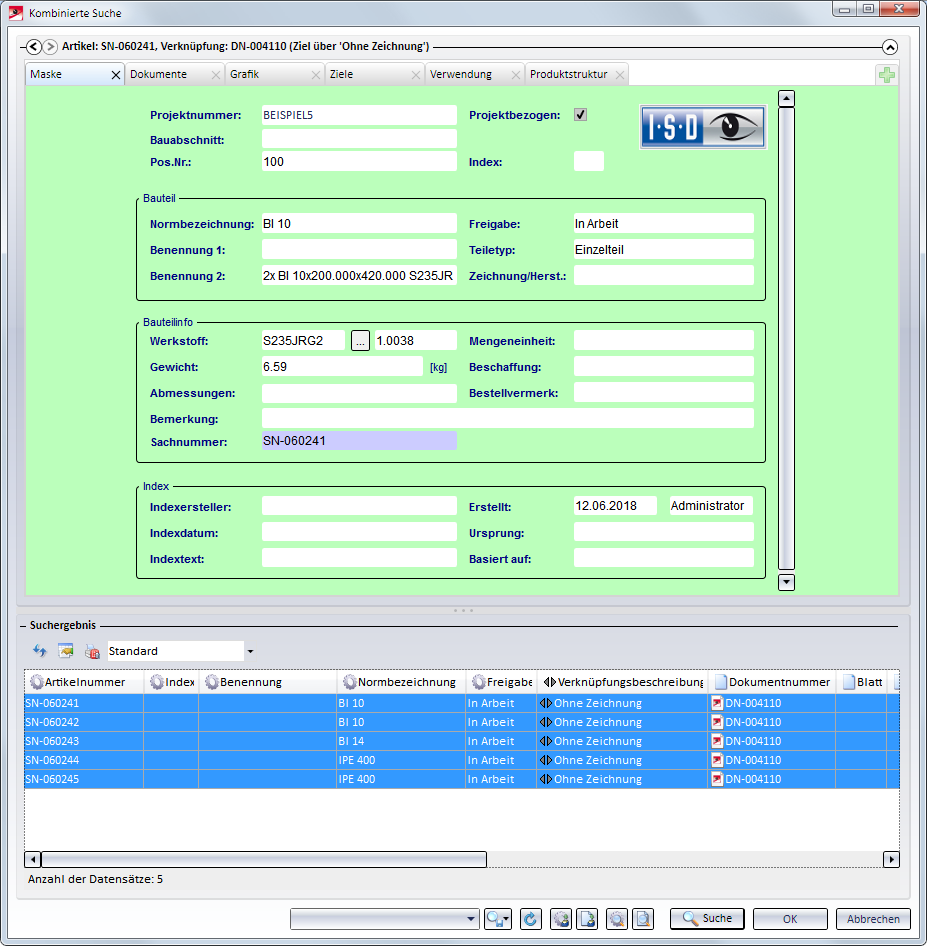

• HiCAD erstellt die Baugruppenzeichnungen und zeigt anschließend die Teile an, zu denen noch keine Zeichnung vorhanden ist.

• Wählen Sie wieder alle Teile aus, klicken Sie auf OK und bestätigen Sie die Kontrollabfrage mit Ja.

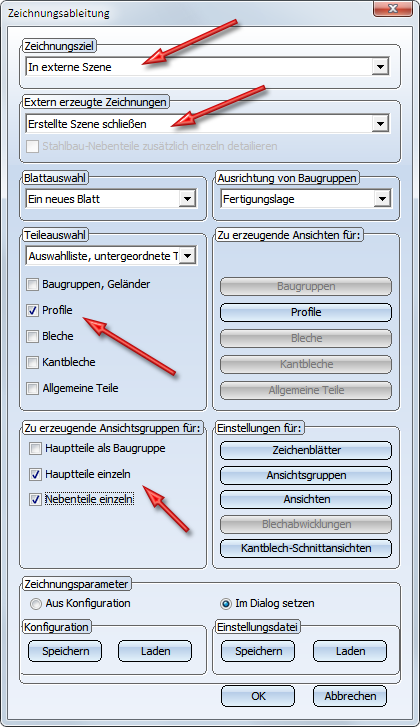

• Jetzt legen Sie die Einstellungen für die Werkstattzeichnung der Profile wie abgebildet fest und klicken auf OK.

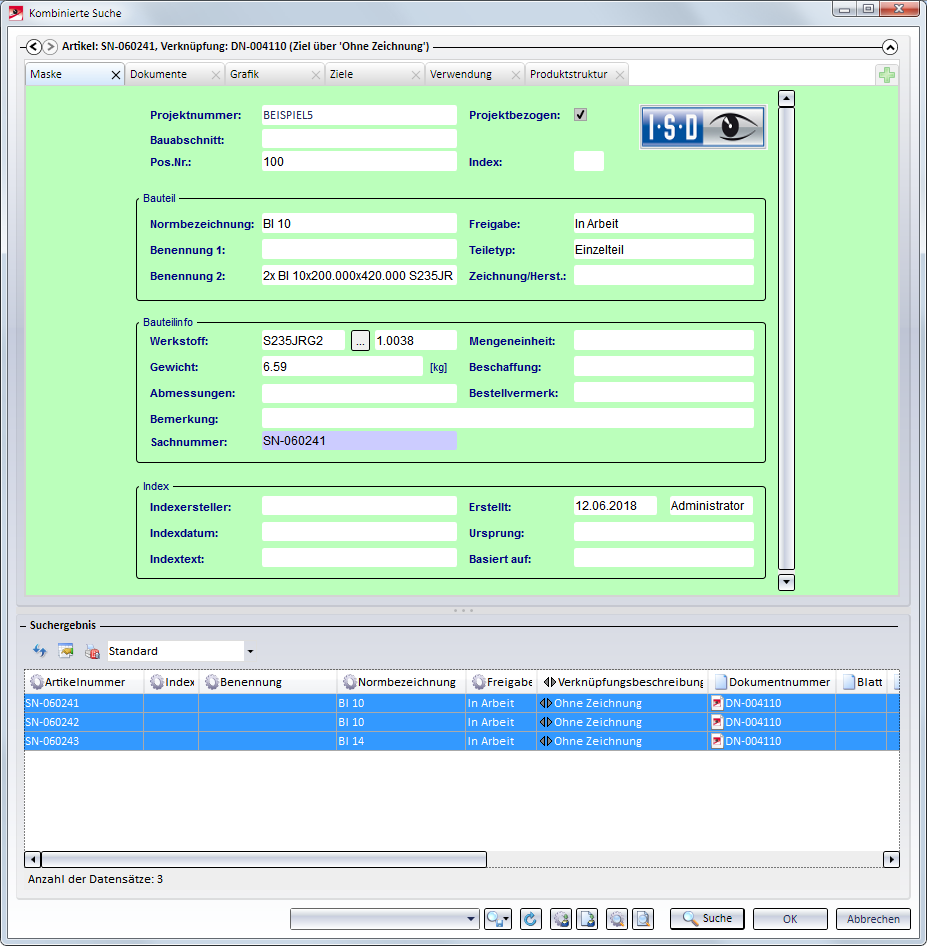

• Nun sind nur noch die Bleche ohne Zeichnung.


• Wählen Sie alle Bleche aus, klicken Sie auf OK und bestätigen Sie die Kontrollabfrage mit Ja.

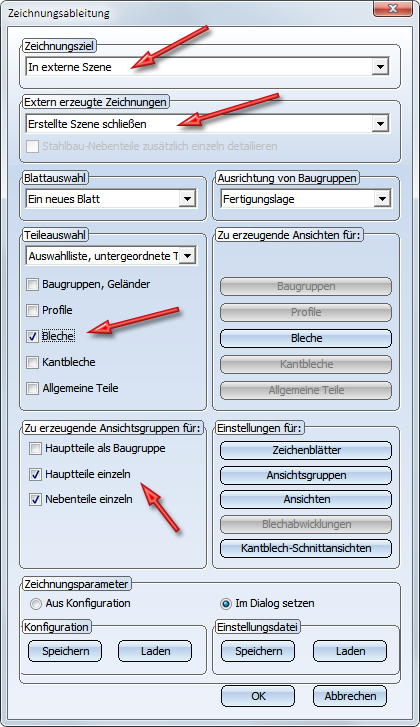

• Jetzt legen Sie die Einstellungen für die Werkstattzeichnung der Bleche wie abgebildet fest und klicken auf OK.



• Nun sind alle Zeichnungen vorhanden und aktuell.

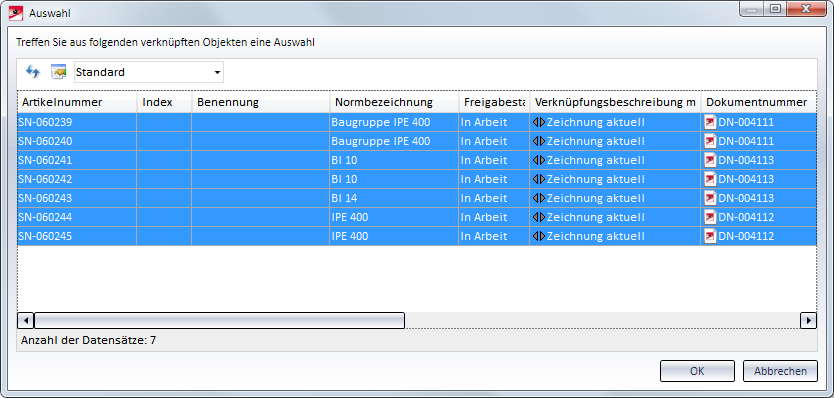

• Wir geben die Zeichnungen frei. Dazu aktivieren wir die Funktion Verwaltung + BIM > Werkstatt > Freigabe . Hier wählen wir alle Einträge aus und klicken auf OK.



Wir wollen unsere Konstruktion um ein weiteres Profil - z.B. für einen späteren Anschluss - ergänzen. Dieses Profil soll nur auf der Werkstattzeichnung der Profile erscheinen. In diesem Fall genügt es, wenn Sie mit der Funktion Änderungsindex einer Fertigungszeichnung nur für die Profile-Werkstattzeichnung einen neuen Index erzeugen. Die Werkstattzeichnung mit dem neuen Index kann um das neue Profil ergänzt und anschließend wieder freigegeben werden.

Schritt 3: Ergänzen der Konstruktion um ein weiteres Profil

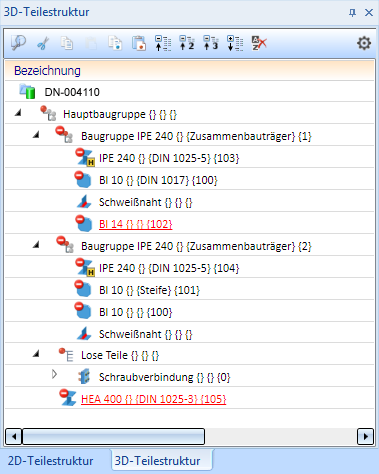

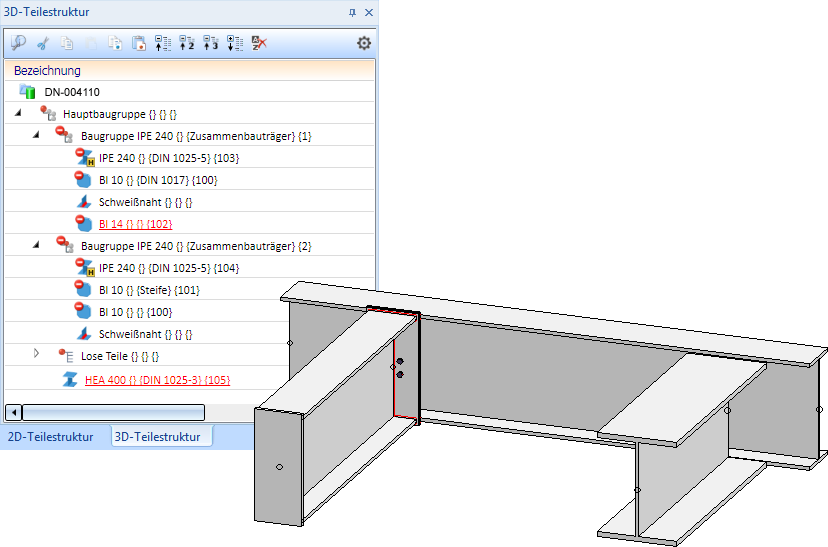

• Einbau eines weiteren Profils wie abgebildet
• Positionierung mit der Funktion Verwaltung + BIM > Bauteile > Pos... (Wir verwenden hier die ISD-seitigen Voreinstellungen für den Stahlbau.)
• Speichern der Konstruktion mit der Funktion Verwaltung + BIM > Konstruktion > Spei....

Schritt 4: Werkstattzeichnung für Profile erweitern

Das neue Profil soll nur auf der Werkstattzeichnung der Profile erscheinen. In diesem Fall genügt es, mit der Funktion Änderungsindex einer Fertigungszeichnung einen neuen Index erzeugen.

• Aktivieren der Funktion Verwaltung + BIM > Werkstatt > Änderung > Änderungsindex einer Fertigungszeichnung .

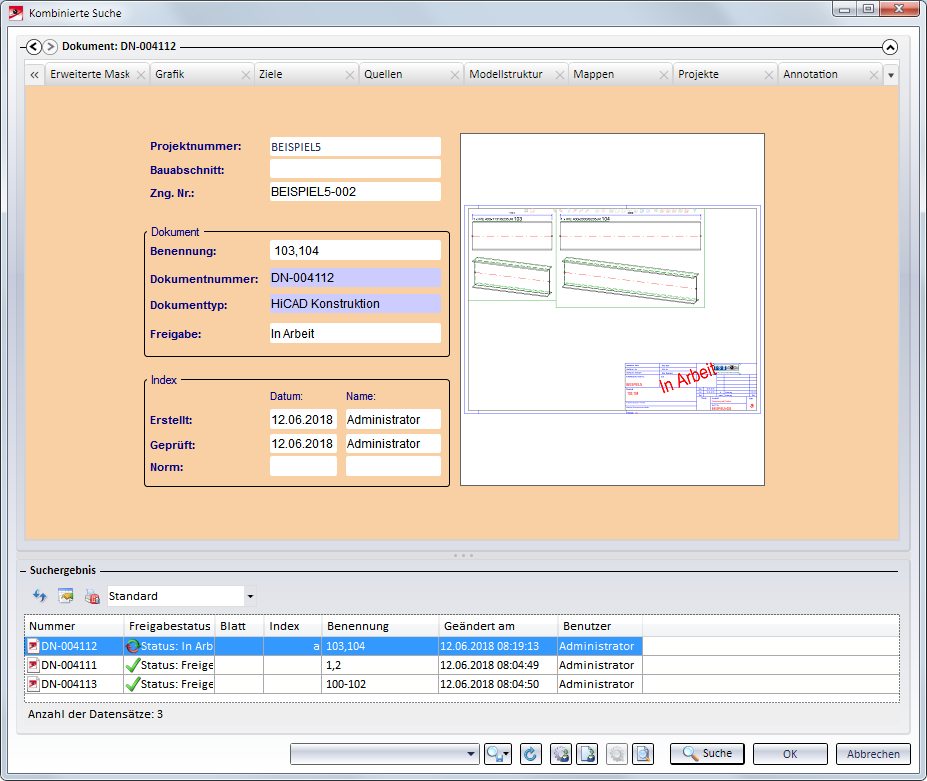

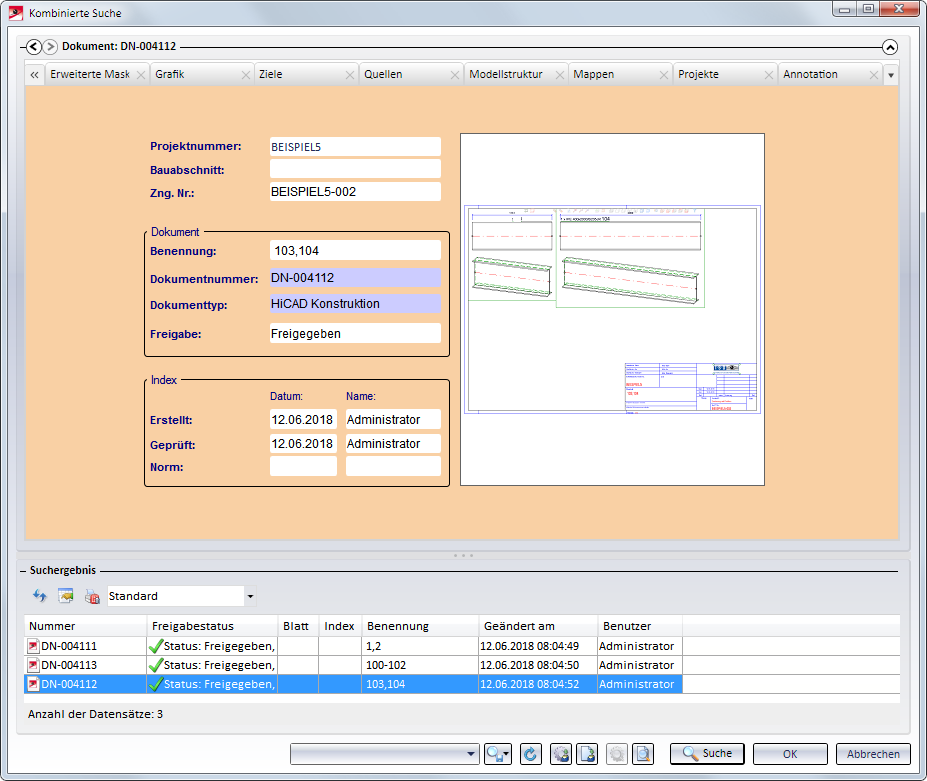

• Im Auswahlfenster wählen wir die Werkstattzeichnung der Profile und klicken auf OK.

• HiCAD fordert die Eingabe eines Textes für den Änderungsindex im Schriftfeld an. Wir übernehmen die Voreinstellung mit OK. Der Index der Werkstattzeichnung für die Profile wird hochgesetzt - auf a.
• Nun soll das neue Profil in der Werkstattzeichnung ergänzt werden. Dazu wählen wir die Funktion Zeichnung erweitern, Auswahl über HELiOS .

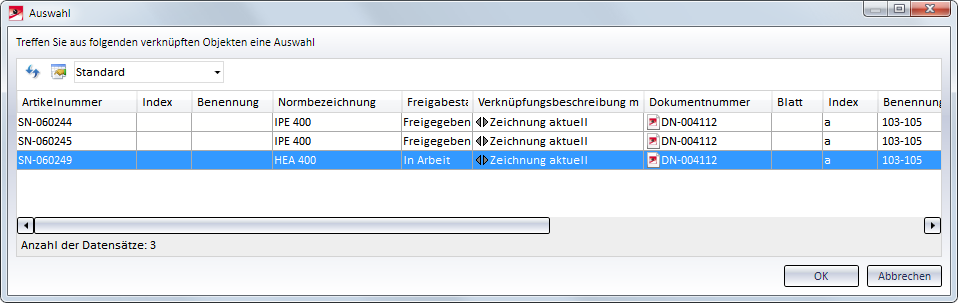

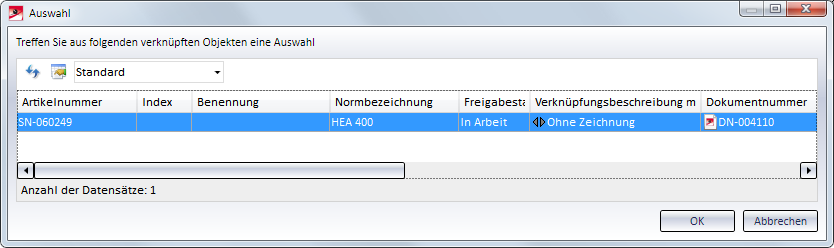

• Im Auswahlfenster wählen wir das neue Profil und klicken auf OK.

• Dann wählen wir die Werkstattzeichnung der Profile und klicken auf OK.

• Jetzt ist die Werkstattzeichnung der Profile aktuell und wir geben die Zeichnung wieder en frei. Dazu aktivieren wir die Funktion Verwaltung + BIM > Werkstatt > Freigabe , wählen die Werkstattzeichnung und klicken auf OK.

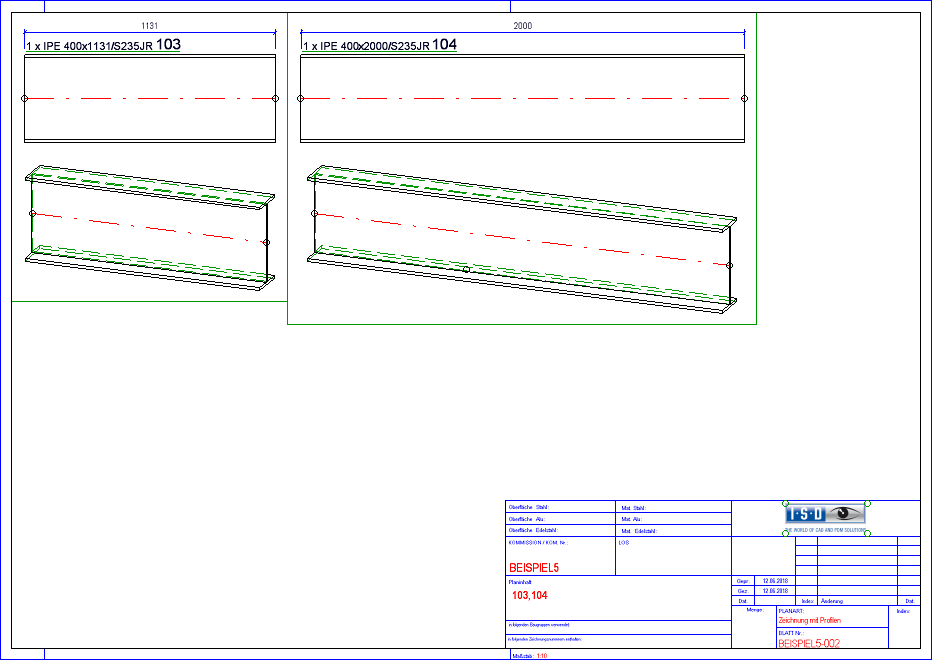

Werkstattzeichnung der Profile vor der Erweiterung

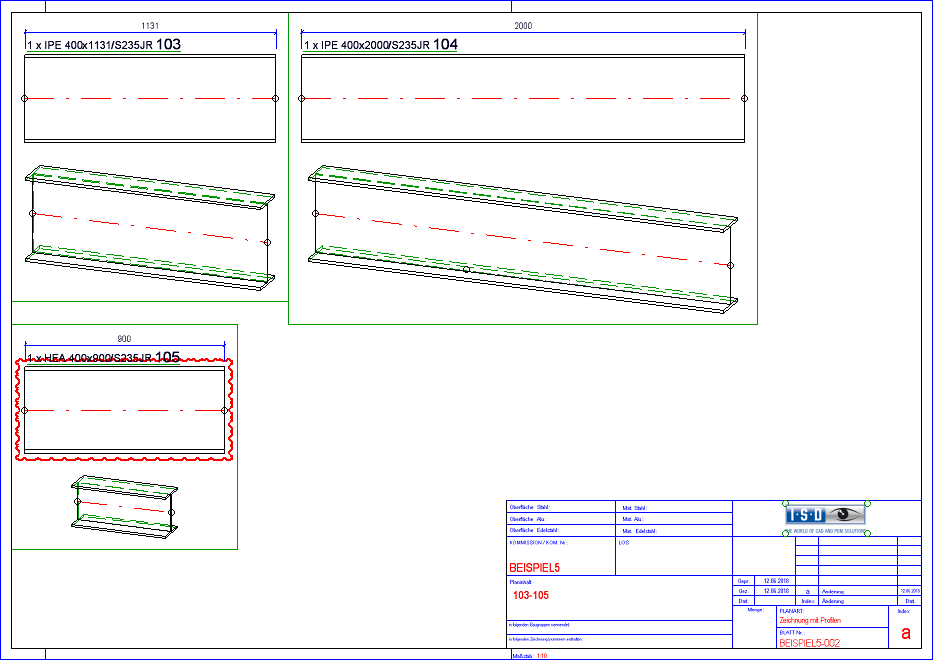

Werkstattzeichnung der Profile nach der Erweiterung
