Thema: HiCAD Verwaltung + BIM

Zeichnungsableitung: Funktionen

Verwaltung + BIM > Werkstatt

Mit den Funktionen des Menüs Zeichnung lassen sich Werkstatt- und Einzelteilzeichnungen automatisch erstellen und aktualisieren.

Die Funktionen dieses Bereiches entsprechen im Wesentlichen den gleichnamigen Funktionen auf der Registerkarte Konstruktion, bieten aber folgende Erweiterungen und Vorteile:

• Für automatische generierte HiCAD Fertigungszeichnungen wird automatisch ein HELiOS-Dokumenteintrag erzeugt.
• Es wird automatisch geprüft, ob Teile ohne Fertigungszeichnung existieren und ob nicht aktuelle Zeichnungen vorhanden sind. Die Teileliste wird an die entsprechenden HiCAD-Funktionen zur automatischen Neuerstellung und Aktualisierung verknüpfter Fertigungszeichnungen übergeben.
• Automatisch erstellte externe Zeichnungen werden automatisch aktualisiert.

Folgende Funktionen stehen zur Verfügung:

	Zeichnung automatisch erstellen/aktualisieren
	Zeichnung automatisch erstellen/aktualisieren für aktive Baugruppen
	Zeichnung erstellen/aktualisieren - Manuelle Einstellungen
	Zeichnung erweitern
	Zeichnung - Einstellungen ändern, aktives Zeichnungsblatt
	Zeichnung - Einstellungen ändern, aktive Ansichtsgruppe
	Zeichnung - Einstellungen ändern, aktive Ansicht

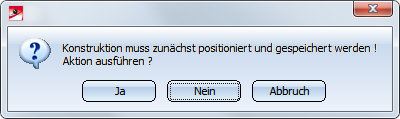

Die Konstruktion muss vollständig positioniert sein, um Zeichnungen automatisch ableiten zu können. Ist dies nicht der Fall, erscheint eine entsprechende Meldung.



Klicken Sie auf Ja, wenn die Konstruktion positioniert und gespeichert werden soll. Anschließend wird die automatische Zeichnungsableitung gestartet. Durch einen Klick auf Nein oder Abbruch wird die Zeichnungsableitung abgebrochen. Beachten Sie in diesem Zusammenhang auch die Informationen im Abschnitt Vorplanung des Konstruktionsverlaufes.

Tipp: Mit den Funktionen unter Konstruktion > Positionierung/Detaillierung > Attr... lassen sich verschiedene Anpassungen für die Zeichnungsableitung vornehmen, z.B. für die Teilebeschriftung, die Zuordnung von Artikel- und Dokumentattributen u.a.m. Dies gilt insbesondere für die Funktion Vorlagen Attributzuordnung, mit der sich die Vorlagen für die Attributzuordnung der Dokument- und Zeichnungsverwaltung im Bauwesen (Verwaltung+BIM) sowie beim DSTV-NC-Export festlegen lassen.
